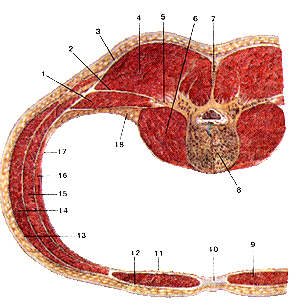

Рис. 122. Мышцы спины и живота на поперечном разрезе. I-квадратная мышца поясницы; 2-грудо-пояСНИЧНая фасция (глубокая пластинка); 3-грудино-поясничная фасния (поверхностная пластинка); 4-мышца, выпрямляю!лая туловище; 5-попе-речный отросток поясничного позвонка; 6~большая поясничная мышца; 7-остистый отросток поясничного позвонка; 8-тело позвонка; 9-прямая мышца живота; 10-белая линия живота; 11-глу-бокая пластинка влагалища прямой мышцы живота; 12-поверх-ностная пластинка влагалища прямой мышцы живота; 13-поверхностная фасция (живота); 14-наружная косая мышца живота; 15-внутренняя косая мышца живота; 16-поперечная мышца живота; 17-внутрибрюшная фасция и брюшина; 18-:ia-брюшинная жировая клетчатка.
Fig. 122. Мышцы спины и живота на поперечном разрезе. 1-m. quadratus lumborum; 2-tascia thoracolumbalis (lamina profunda); 3-fascia thoracolumbalis (lamina superficialis); 4-m. erector spinae; 5-processus transversus vertebrae lumbalis; 6-m. psoas major; 7-processus spinosus vertebrae lumbalis; 8-corpus vertebrae; 9-m. rectus abdomims; l()~linea alba abdominis; 11 -lamina profunda vaginae m. recti abdominis; 12-lamina superlicialis vagina m.recti abdominis; 13-fascia supcrtlcialis (abdominis); 14-m. obliquusexternus abdominis; 15-m. obliquus internus abdominis; 16-m. transversus abdominis; 17-tascia endoabdominalis et peritoneum; 18-spatium retroperitoneale (panniculus adiposum)..
Fig. 122. Muscles of back and abdomen on hori/ontal sectoin. 1-quadratus lumbomm; 2-thoracolumbar fascia (deep layer); 3-thora-columbar fascia (superficial layer); 4-ercctor spinae; 5-transverse process of lumbar vertebrae: 6-psoas major; 7-spinous process of lumbar vertebrae; 8-body of vertebrae; 9-rectus abdominis; 10-linea alba; 11-rectus sheath (posterior layer); 12-rectus sheath (anterior layer); 13-superlicial fascia of abdomen; 14-external oblique muscle (of abdomen); 15-inter-nal oblique muscle (of abdomen); 16-transversus abdominis; 17-endoab-dominal fascia and peritoneum; 18-retroperitoneal space (fatty layer).

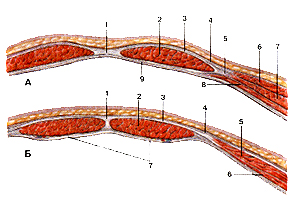

Рис. 123. Влагалища прямых мышц живота (vaginae mm. recti abdominis) на поперечном разрезе передней брюшной стенки на
разных ее уровнях.
А—разрез выше дугообразной линии (выше пупочного кольца). Б-разрез ниже дугообразной линии (на середине между пупочным кольцом и лобковым симфизом).
А: 1-белая линия живота; 2-прямая мышца живота; 3-передняя пластинка влагалища прямой мышцы живота; 4-апоневроз наружной косой мышцы живота; 5-апоневроз внутренней косой мышцы живота; 6-наружная косая мышца живота; 7-внутренняя косая мышца живота; 8-поперечная мышца живота; 9-задняя пластинка влагалища прямой мышцы живота. Б: 1-белая линия живота; 2-прямая мышца живота; 3-передняя пластинка влагалища прямой мышцы живота; 4^апоневроз наружной косой мышцы живота; 5-внутренняя косая мышца живота; 6-поперечная мышца живота; 7-поперечная фасция и брюшина.
Fig. 123. \aginae mm. recti abdominis на поперечном разрезе передней брюшной стенки на разных уровнях. А-разрез выше дугообразной линии (выше пупочного кольца); Б-разрез ниже дугообразной линии (на середине между пупочным кольцом и лобковым симфизом);
А: 1 -linea alba (abdominis); 2-m. rectus abdominis; 3-lamina anterior vaginae m. recti abdominis; 4-aponeurosis m.obliqui extemi abdominis; 5-aponeurosis m. obliqui interni abdominis; 6-m. obliquus externus abdominis; 7-m. obliquus internus abdominis; 8-m. transversus abdominis; 9-lamina posterior vaginae m. recti abdominis. Б: 1-linea alba (abdominis); 2-m. rectus abdominis; 3-lamina anterior vaginae m. recti abdominis; 4-aponeurosis m. obliqui externi abdominis; 5-m. obliquus internus abdominis; 6-m. transversus abdominis; 7-fascia transversalis et peritoneum.

Fig. 123. Schematical representation of horizontal section through
the sheath of rectus abdominis. A - aboveumbilical ring; В - below arcuate line (between umbilical ring and pubic symphysis).
A: 1-linea alba; 2-rectus abdominis; 3- rectus sheath (anterior layer); 4-aponcurosus of external oblique (of abdomen); 5-aponeurosus of internal oblique (of abdomen); 6-external oblique; 7-internal oblique; 8-transversus abdominis; 9- rectus sheath (posterior layer). B: 1-linea alba; 2-rectus abdominis muscle; 3- rectus sheath (anterior layer); 4-aponeurosus of external oblique; 5-internal oblique; 6-trans-versus abdominis; 7-fascia transversalis and peritoneum.

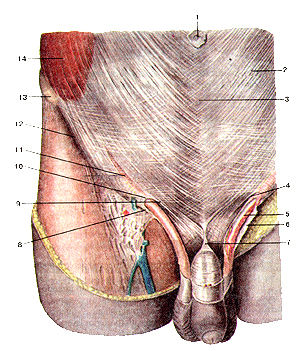

Рис. 124. Передняя стенка живота и поверхностное (подкожное)
паховое кольцо (пахового канала) мужчины. Вид спереди. 1-пупочное кольцо; 2-апоневроз наружной косой мышцы живота; 3-белая линия живота; 4-поверхностное паховое кольцо (пахового канала); 5-семенной канатик; 6-наружная семенная фасция; 7-связка, подвешивающая половой член; 8-латеральная ножка поверхностного пахового кольца; 9-медиальная ножка поверхностного пахового кольца; 10-поверхностное паховое кольцо; 11-межножковые волокна; 12-паховая связка; 13-верхняя передняя подвздошная ость; 14-наружная косая мышца живота.
Fig. 124. Передняя стенка живота и поверхностное (подкожное)
паховое кольцо (пахового канала) мужчины. Вид спереди. 1-anulus umbilicalis; 2-aponeurosis m. obliqui externi abdominis; 3-linea alba abdominis; 4-anulus inguinalis superficialis; 5-funiculus spcrmaticus; 6-fascia spermatica externa; 7-lig. suspensorium penis; 8-crus laterale anuli inguinalis superficialis ; 9-crus mediale anuli inguinalis superficialis; 10-anulus inguinalis superficialis; 11-fibrae intercrurales; 12-lig. inguinale; 13-spina iliaca anterior superior; 14-m. obliquus externus abdominis.
Fig. 124. Anterior abdominal wall and superficial inquinal ring
(inguinal canal). Anterior aspect.
1-umbilical ring; 2-aponeurosus of external oblique muscle (of abdomen); 3-linea alba; 4-superficial inquinal ring (of inquinal canal); 5-spermatic cord; 6-externai spermatic fascia; 7-suspensary ligament of penis; 8-lateral crus of superficial inquinal ring; 9-medial crus of superficial inquinal ring; 10-superficial inquinal ring; 11-intercrural fibres; 12-inquinal ligament; 13-anterior superior iliac spine; 14-external oblique muscle.

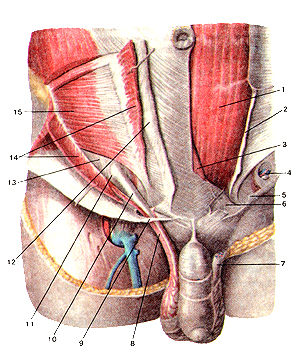

Сие. 125. Глубокие мышцы передней стенки живота и паховый
канал. Вид спереди.
1-прямая мышца живота; 2-передняя пластинка влагалища прямой мышцы живота (разрезана и отвернута в сторону); 3-пирами-дальная мышца; 4-медиальная ножка поверхностного (подкожного) пахового кольца; 5-межножковые волокна; 6-поверхностное паховое кольцо; 7-латеральная ножка поверхностного пахового кольца; 8-загнутая связка; 9-семенной канатик (отрезан); 10-мыш-ца, поднимающая яичко; 11-латеральная ножка поверхностного пахового кольца; 12-загнутая связка; 13-апоневроз наружной косой мышцы живота (разрезан и отвернут в сторону); 14-внутрен-няя косая мышца живота; 15-наружная косая мышца живота.
Fig. 125. Глубокие мышцы передней стенки живота и паховый
канал. Вид спереди.
l-m. rectus abdominis; 2-lamina anterior vaginae m. recti abdominis (разрезана и отвернута в сторону); 3-m. pyramidalis; 4-crus mediale anuli inguinalissuperficialis (подкожного пахового кольца); 5-fibrae intercrurales; 6-anulus inguinalis superficialis; 7-crus laterale anuli inguinalissuperficialis; 8-lig. reflexum; 9-luniculusspermaticus(отрезан); 10-m. cremaster; ll-crus laterale anuli inguinalis superficialis; 12-lig. reflexum; I3-aponeurosis m. obliqui externi abdominis (разрезан и отвернут в сторону); 14-m. obliquus internus abdominis; 15-m. obliquus externus abdominis.
Fig. 125. Deep muscles of anterior abdominal wall and inquinal canal,
Anterior aspect.
l-rectus abdominis; 2-rectus sheath (anterior layer) (divided and displaced); 3-pyramidal; 4-medial cms of superficial inquinal ring (of inquinal canal); 5-intercrural fibres; 6-superficial inquinal ring; 7-lat-eral crus of superficial inquinal ring; 8-refleted ligament; 9-spcmiatic cord (cut away); 10-cremaster; ll-lateral crus of superficial inquinal ring; 12-refleted ligament; 13-aponeurosus of external oblique muscle of abdomen (cut away and displaced); 14-internal oblique (of abdomen); 15-external oblique (of abdomen).

Рис. 126. Паховый канал (canalis inguinalis). Вид спереди. 1-прямая мышца живота; 2-передняя пластинка влагалища прямой мышцы живота; 3-пирамидальиая мышца; 4-семенной канатик в глубоком паховом кольце (пахового канала); 5-латеральная ножка поверхностного пахового кольца; 6-загнутая связка; 7-се-менной канатик (отрезан); 8-мышца, поднимающая яичко; 9-ме-диальная ножка поверхностного пахового кольца; 10-семенной канатик в паховом канале; 11-глубокое паховое кольцо; 12-апо-невроз наружной косой мышцы живота (разрезан и отвернут в стороны); 13-поперечная фасция; 14-внугренняя косая мышца живота (разрезана и отвернута в стороны); 15-поперечная мышца живота.
Fig. 126. Canalis inguinalis. Вид спереди.
1-m. rectus abdominis; 2-lamina anterior vaginae m. recti abdominis; 3-m. pyramidalis; 4-funiculus spermaticus ( в глубоком паховом кольце пахового канала); 5-crus laterale anuli inguinalis superficialis; 6-lig. reflexum ; 7-funiculus spermaticus (в паховом канале); 8-m. cremaster; 9-crus mediale anuli inguinalis superficialis; 10-tliniculus spermaticus ( в паховом канале); 11-anulus inguinalis profundus; 12-aponeurosis m. obliqui externi abdominis (разрезан и отвернут в стороны); 13-fascia transversalis; 14-m. obliquus internus abdominis (разрезана и отвернута в сторону); 15-m. transversus abdomini.
Fig. 126. The inquinal canal. Anterior aspect. 1-rectus abdominis; 2-rectus sheath (anterior layer); 3-pyramidalis; 4-spermatic cord (incide deep inquinal ring); 5-lateral crus (of superficial inquinal ring); 6-reflected ligament; 7-spennatic cord (cut away); 8-cremaster; 9-medial crus (of superficial inquinal ring); 10-spcrmatic cord (inside inquinal canal); 11-deep inquinal ring; 12-aponeurosus of external oblique muscle of abdomen (cut away and displaced); 15-transversus abdominis muscle.

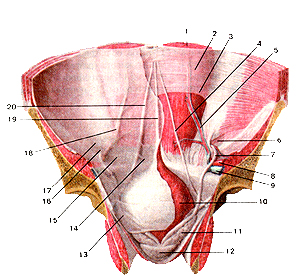

Рис. 127. Передняя стенка живота и таза. Вид сзади (на правой
стороне брюшина и поперечная фасция удалены). l-прямая мышца живота; 2-задняя пластинка влагалища прямой мышцы живота; 3-дугообразная линия; 4-латеральная пупочная связка; 5-нижние надчревные артерия и вена; 6-глубокое паховое кольцо (пахового канала); 7-семявыносящий проток; 8-наружная подвздошная артерия; 9-наружная подвздошная вена; 10-мочевой пузырь; 11-семенной пузырек; 12-предстательная железа; 13-семявыносяший проток (покрыт брюшиной); 14-надпузырная ямка; 15-медиальная паховая ямка; 16-глубокое паховое кольцо (покрыто брюшиной); 17-латеральная паховая ямка; 18-латеральная пупочная складка; 19-срединная пупочная складка; 20-медиальная пупочная складка.
Fig. 127. Передняя стенка живота и таза. Вид сзади (на правой
стороне брюшина и поперечная фасция удалены). 1 -m. rectus abdominis; 2-lamina posterior vaginae т. recti abdominis; 3-linea arcuata; 4-lig. umbulicale laterale; 5-artcria et vena epigastricae inferiorcs; 6-anulus inguinalis profundus(naxoBoro канала); 7-ductus deferens; 8-arteria iliaca externa; 9-vena iliaca externa; 10-vesica uri-naria; 11-vesicula seminalis; 12-prostata; 13-duclus deferens (покрыт брюшиной); 14-fossa supravesicalis; 15-fossa inguinalis medialis; 16-anulus inguinalis profundus (покрыто брюшиной); 17-fossa inguinalis laleralis; 18-plica umbilicalis lateralis, 19-plica umbilicalis mediana; 20-plica umbilicalis medialis.
Fig. 127. Posterior surface of anterior abdominal wall and pelvis (peritoneum and transversalis fascia are removed on the right). 1-rectus abdominis; 2-rectus sheath (posterior layer); 3-arcuate line; 4-lateral umbilical fold; 5-inferior epigastric artery and vein; 6-deep inguinal ring (inquinal canal); 7-spermatic cord; 8-external iliac anery; 9-external iliac vein; 10-urinary bladder; 11-seminal vesicles; 12-prostate; 13-spermatiscord (is covered by peritoneum); 14-supravesi-cal fossa; 15-medial inquinal fossa; 16-deep inquinal ring (is covered by perotineum); 17-lateral inquinal fossa; 18-lateral umbilical fold; 19-middle umbilical fold; 20-medial umbilical fold. к. Кврышшый атлас анатоы. челов. 99е»
