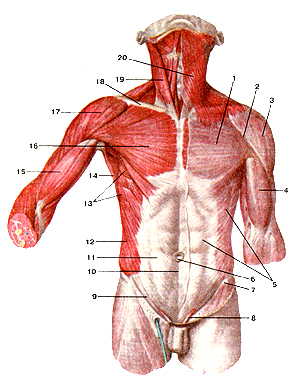

Рис. 115. Мышцы и фасции туловища. Вид спереди. 1-фасция груди (поверхностный листок); 2-дельтовидно-грудная борозда; 3-дельтовидная фасция; 4-фасция гшеча; 5-фасция живота; 6-пупочное кольцо; 7-верхняя передняя подвздошная ость; 8-семенной канатик; 9-паховая связка; 10-бслая линия живота; 11-апоневроз наружной косой мышцы живота; 12-наружная косая мышца живота; 13-передняя зубчатая мышца; 14-широчайшая мышца спины; 15-двуглавая мышца плеча; 16-большая фудная мышца; 17-дельтовидная мышца; 18-ключица; 19-фудино-клю-чично-сосцевидная мышца; 20-подкожная мышца шеи.
Fig. 115. Мышцы и фасции туловища. Вид спереди. 1-fascia pectoralis (lamina superficialis); 2-sulcus deltoideopectoralis; 3-fascia deltoidea; 4-fascia brachii; 5-fascia propria abdominis (lamina superficialis); 6-anulus umbilicalis; 7-spina iliaca anterior superior; 8-funiculus spermaticus; 9-lig.inguinale; 10-linea alba (abdominis); II-aponeurosis m. obliqui cxterni abdominis; 12-m. obliquus externus abdominis; 13-m. serratus anterior; 14-m. latissimus dorsi ; 15-m.biceps brachii; 16-m. pectoralis major; 17-m. deltoideus; 18-clavic-ula; 19-m. sternocleidomastoideus; 20-platysma.
Fig. 115. Muscles and fasciesof (rank. Anterior aspect. 1-pectoral fascia (superficial layer); 2-deltoid pectoral groove; 3-del-toid fascia; 4-brachial fascia; 5-proprial abdominal fascia (superficial layer); 6-umbilical ring; 7-anterior superior iliac spine; 8-spermatic cord; 9-inquinal ligament; 10-linea alba (of abdomen); 1 l-aponeurosis of external oblique muscle (of abdomen); 12-external oblique muscle; 13-serratus anterior; 14-latissimus dorsi; 15-biceps brachii; 16-pectoral major; 17-deltoid; 18-clavicule; 19-sternoclcidomastoid; 20-platysma.

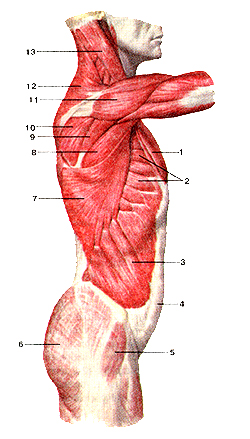

Рис. 116. Мышцы туловища. Вид справа.
1-большая грудная мышца; 2-передняя зубчатая мышца; 3-на-ружная косая мышца живота: 4-аионевроз наружной косой мышцы живота; 5-мышца, напрягающая широкую фасцию (бедра); 6-большая ягодичная мышца, 7-широчайшая мышца спины; 8-большая круглая мышца; 9-малая круглая мышца; 10-подост-ная мышца; 11-дельтовидная мышца; 12-трапеииевидная мышца; 13-грудино-ключично-сосцевидная мышца.
Fig. 116. Мышцы туловища. Вид справа.
1-m. pectoralis major; 2-т. serratus anterior; 3-m. obliquus extemus abdominis; 4-aponeurosis m. obliqui extern! abdominis; 5-m.tensor fasciae latae; 6-m. gluteus maximus; 7-m.latissimus dorsi; 8-m. teres major; 9-m. teres minor; 10-m. infraspinatus; 11-m. deltoideus; 12-m. trapezius; 13-rn. sternocleidomastoideus.
Fig. 116. Muscles of trank. Right aspect.
1-pectoral major; 2-serratus anterior; 3-external oblique (of abdomen); 4-aponeurosis of external oblique (of abdomen); 5-tensor fasciae latae muscle; 6-gluleus maximus; 7-latissimus dorsi; 8-teres major; 9-teres minor; 10-infraspinatus; 11-deltoid; 12-trape/ius; 13-sternocleido-mastoid.

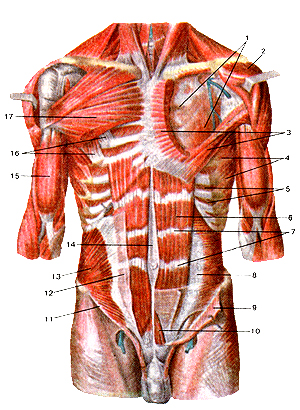

Рис. 117. Мышцы туловища (фуди и живота). Вид спереди. 1-глубокая пластинка грудной фасции; 2-дельтовидная мышца (оттянута в сторону); 3-большая грудная мышца (частично удалена); 4-передняя зубчатая мышца; 5-внутренние межреберные мышцы; 6-прямая мышца живота; 7-сухожильные перемычки; 8-поперечная мышца живота; 9-внутренняя косая мышца живота (отрезана и отвернута вниз); 10-пирамидальная мышца; 11-паховая связка; 12-апоневроз внутренней косой мышцы живота; 13-внутренняя косая мышца живота; 14-белая линия живота; 15-двуглавая мышца плеча; 16-малая фудная мышца; 17-большая фудная мышца.
Fig. 117. Мышцы туловища (фуди и живота). Вид спереди. I-lamina profunda fasciae pectoralis; 2-m. deltoideus (оттянута в сторону); 3-m. pectoralis major (частично удалена); 4-m. serratus anterior; 5-mm. intercostales interni; 6-m. rectus abdominis; 7-inter-sections tendineae; 8-m. transversus abdominis; 9-m. obliquus internus abdominis (отрезана и отвернута вниз); 10-m. pyramidalis; 11-lig. inguinale; 12-aponeurosis m.obliqui interni abdominis; 13-m. obliquus internus abdominis; 14-linea alba (abdominis); 15-m.biceps brachii; 16-m. pectoralis minor; 17-m. pectoralis minor.
Fig. 117. Muscles oftrank (of chest and abdomen). Anterior aspect. 1-pectoral fascia (deep layer); 2-deltoid muscle (displaced); 3-pec-toralis major (partly cut away); 4-serratus anterior; 5-internal intercostal; 6-rectus abdominis; 7-tendinous intersections; 8-lransversus abdominis; 9-internal oblique (cut away and displaced); 10-pyrami-dalis; 11-inquinal ligament; 12-aponeurosis of external oblique (of abdomen); 13-internal oblique (of abdomen); 14-linea alba; 15-biceps brachii; 16-pectoralis minor; 17-pectoralis major.

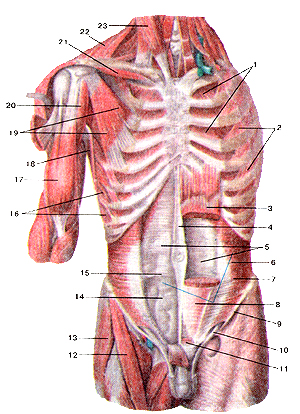

Рис. 118. Глубокие мышцы груди и живота. I-внутренние межреберные мышцы; 2-наружные межреберные мышцы; 3-прямая мышца живота (частично удалена); 4-белая линия живота; 5-влагалище прямой мышцы живота (задняя пластинка); 6-полулунная линия; 7-поперечная мышца живота; 8-перед-няя пластинка влагалища прямой мышцы живота; 9-паховая связка; 10-семенной канатик; 11-пирамидальная мышца (отрезана и частично удалена); 12-портяжная мышца; 13-мышца-напряга-тель широкой фасции (бедра); 14-поперечная фасция; 15-дуювая линия; 16-передняя зубчатая мышца; 17-двуглавая мышца плеча; 18-широчайшая мышцаспины; 19-малая фудная мышца; 20-клю-вовидно-плечевая мышца; 21-подключичная мышца; 22-трапеци-евидная мышца; 23-грудино-ключично-сосцевидная мышца.
Fig. 118. Глубокие мышцы груди и живота. 1-mm. intercostalis intemi; 2-mm. intercostalis extern!; 3-m. rectusabdo-minis (частично удалена); 4-linea alba (abdominis); 5-vagina m. recti abdominis (lamina posterior); 6-linea arcuata; 7-m. transversus abdominis; 8-vaginae m. recti abdominis (lamina anterior); 9-lig.inguinale; 10-funiculus spermaticus;ll-m. pyramidalis;12-m.sartorius;13-m.tensor tas-ciae latae; 14-fascia transversalis; 15-vagina m.recti abdominis (lamina posterior); 16-m. serratus anterior; 17-m. biceps brachii; 18-m. latissimus dorei; 19-m. pectoralis minor; 20-m. coracobrachialis; 21-m.subclavius; 22-m. trapezius; 23-m. sternocleidomastoideus.
Fig. 118. Deep muscles of thorax and abdomen. 1-internal intercostal muscles; 2-external intercostal muscles; 3-rectus abdominis (partly cut away); 4-linea alba; 5-rectus sheath (posterior layer); 6-arcuate line; 7-transversus abdominis muscle; 8-rectus sheath (anterior layer); 9-inquinal ligament; 10-spermatic cord; 11-pyrami-dalis muscle (cut away); 12-sartorius; 13-tensor fascia latae muscle; 14-fascia transversalis; 15-rectus sheath (posterior layer); 16-serratus anterior muscle; 17-biceps brachii muscle; 18-latissimus dorsi muscle; 19-pectoralis minor muscle; 20-coraco-brachial muscle; 21-subclavius muscle; 22-trapezius muscle; 23-sternocleidomastoid muscle.

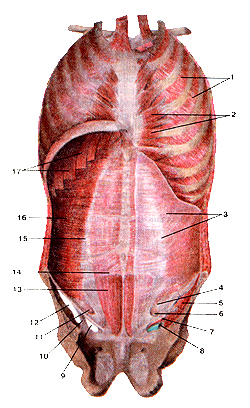

Рис. 119. Мышцы и фасции передней грудной и брюшной стенок. Вид сзади.
1 -внутренние межреберные мышцы; 2-поперечная мышца груди; 3-поперечная фасция; 4-глубокое паховое кольцо; 5-подвздош-но-поясничная мышца; 6-семенной канатик (отрезан); 7-наруж-ная подвздошная артерия; 8-наружная подвздошная вена; 9-со-судистая лакуна; 10-подвздошно-гребенчатая дуга; 11-глубокое паховое кольцо; 12-мышечная лакуна; 13-прямая мышца живота; 14-дугообразная линия; 15-полулунная линия; 16-поперечная мышца живота; 17-диафрагма (реберная часть).
Fig. 119. Мышцы и фасции передней грудной и брюшной
стенок. Вид сзади.
1-mm.intercostales interni; 2-m. transversus thoracis; 3-fascia trans-versalis; 4-anulus inguinalis profundus; 5-m. iliopsoas; 6-funiculus spermaticus (отрезана); 7-a. iliaca externa; 8-v.iliaca externa; 9-lacu-na vasorum; 10-arcus iliopectineus; 11-anulus inguinalis profundus; 12-lacuna musculorum; 13-m. rectus abdominis; 14-lineaarcuata; 15-linea semilunaris; 16-m. transversus abdominis; 17-diaphragma (pars costal is).
Fig. 119. Muscles and fascial of anterior thoracis and abdominal walls.
Posterior aspect.
1-internal intercostal muscles; 2-transversus thoracis; 3-fascia transver-salis; 4-deep inguinal ring; 5-iliopsoas; 6-spermatic cord (cut away); 7-external iliac artery; 8-external iliac vein; 9-vascular space; 10-iliopectineal arch; 11-superficial inguinal ring; 12-muscular space; 13-rectus abdominis (of abdomen); 14-arcuate line; 15-linea semilunaris; 16-transversus abdominis; 17-diaphragm (costal part).

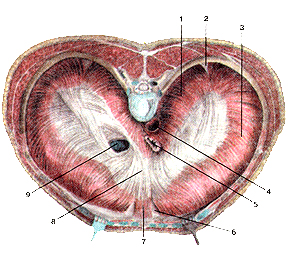

Рис. 120. Диафрагма (diaphragma). Вид сверху. 1-поясничная часть диафрагмы; 2-пояснично-реберный треугольник; 3-реберная часть диафрагмы; 4-аорта (аортальное отверстие); 5-пищевод (пищеводное отверстие); 6-грудино-ребер-ный треугольник; 7-грудинная часть диафрагмы; 8-сухожильный центр диафрагмы; 9-нижняя полая вена (отверстие нижней полой вены).
Fig. 120. Diaphragma. Вид сверху.
1-pars lumbalis diaphragmae; 2-trigonum lumbocostale; 3-pars costal-is diaphragmae; 4-aorta (hialus aorticus); 5-esophagus ( hiatus esophgeus); 6-trigonum sternocostale;7-pars stemalis diaphragmae; 8-centrum tendineum diaphragma; 9-v. cava inferior (foramen vanae cavae).
Fig. 120. Diaphragm.
1-lumbar part; 2-sternocostal triangle; 3-costal part; 4-aorta (aortic hialus); 5-oesophagus (oesophageal hiatus); 6-central tendon; 7-interi-or vena cava (caval opening).

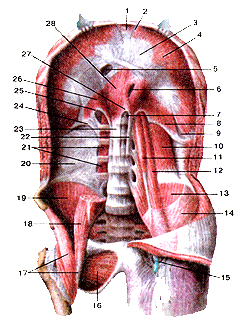

Рис. 121. Диафрагма и мышцы задней стенки живота. Вид спереди. l-фудинная часть диафрагмы; 2-грудино-реберный треугольник; 3-сухожил1.ный центр диафрагмы; 4-реберная часть диафрагмы; 5-отверстие нижней полой вены; 6-пищеводное отверстие; 7-от-верстие аорты; 8-левая ножка поясничной части диафрагмы; 9-пояснично-реберный треугольник; 10-квадратная мышца поясницы; 11-малая поясничная мышца; 12-большая поясничная мышна; 13-подвздошная мышца; 14-подвздошная фасция; 15-иодкожное кольцо (бедренного канала); 16-наружная запира-тельная мышца; 17-подвздошно-поясничная мышца; 18-большая поясничная мышца (отрезана); 19-подвздошная мышиа; 20-внут-рибрюшная фасция; 21-межпоперечные мышцы; 22-медиальная ножка диафрагмы (левая часть); 23-медиальная ножка диафрагмы (правая часть); 24-латеральная дугсюбразная связка (латеральная пояснично-ребермая дуга); 25-медиальная дугообразная связка (медиальная пояснично-реберная дуга); 26-правая ножка поясничной части диафрагмы; 27-срединная дугообразная связка; 28-иоясничиая часть диафрагмы.
Fig. 121. Диафрагма и мышцы задней стенки живота. Вид спереди. 1-pars sternalis diaphragmae; 2-trigonum sternocostale; 3-centrum tentiineum diapliragmae; 4-pars costal is diaphragmae; 5-foramen venae cavae (inferioris); 6-hiatus esophageas; 7-hiatus aorticus; 8-crus sinister (partis lumbalis diaphragmae); 9-trigonum lumbocostale; 10-m. quadratic lumborum; 11-m. psoas minor; 12-m. psoas major; 13-m. iliacus; 14-fas-cia iliaca; 15-hiatus saphenus; 16-m. obturatorius externus; 17-m. iliop-soas; 18-m. psoas major (отрезана); 19-m. iliacus; 20-fascia endoabdom-inalis; 21-mm. intertransversarii; 22-crus mediale diaphragmae (pars sinistra); 23-crus mediale diaphragmae (pars dextra); 24-lig. arcuatum lal-erale; 25-lig. arcuatum mediale; 26-crus dextrum partis lumbalis diaphragmae; 27-lig. arcuatum medianum; 28-pars lumbalis diaphragmae.
Fig. 121. Diaphragm and muscles of posterior abdominal wall.
Anterior aspect.
1-sternal pan (of diaphragm); 2-sternocostal triangle; 3-central tendon; 4-costal part (of diaphragm); 5-caval opening; 6-oesophageal hiatus; 7-aor tic hiatus; 8-left cms oflumbar part of diaphragm; 9-lumbocostal triangle; I0-quadratuslumborurn; 11-psoas minor; 12-psoas major; 13-iliacus muscle; 14-fascia iliaca; 15-subcutancus opening (of femoral canal); 16-obtu-rator extcrnus; 17-iliopsoas; 18-psoas major muscle (cut away); 19-iliacus muscle; 20-endoabdominal fascia; 21 -intertransversarii musclca; 22-medi-al crus of diaphragm (left part); 23-medial CRIS of diaphragm (right part); 24-lateral arcuate ligament (lateral lumbocostal arch); 25-medial arcuate ligament (medial lumbocostal arch); 26-right CRIS of lumbar part of diaphragm; 27-middle arcuate ligament; 28-lumbar part of diaphragm.
