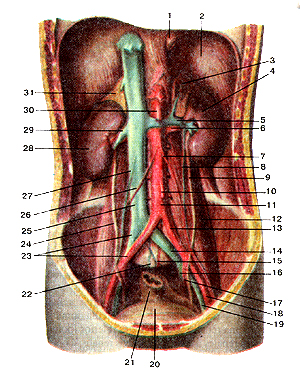

Рис. 219. Мочевые органы (organa urinaria) в брюшной полости.
Вид спереди. Пристеночная брюшина удалена. 1-пищевод (отрезан); 2-диафрагма; 3-левый надпочечник; 4-ле-вая почка; 5-левая почечная вена; 6-левая почечная артерия; 7-левая яичковая артерия; 8-левая яичковая вена; 9-левый мочеточник; 10-нижняя брыжеечная артерия; 11-аорта; 12-большая поясничная мышца; 13-левая общая подвздошная артерия; 14-левая общая подвздошная вена; 15-срединная крестцовая артерия; 16-левая внутренняя подвздошная вена; 17-левая внуг-ренняя подвздошная артерия; 18-левая наружная подвздошная артерия; 19-левая наружная подвздошная вена; 20-мочевой пузырь; 21-прямая кишка (отрезана); 22-мыс крестца; 23-правая общая подвздошная артерия; 24-правый мочеточник; 25-нижняя полая вена; 26-правая яичковая артерия; 27-правая яичковая вена; 28-правая почка; 29-иравая почечная вена; 30-верхняя брыжеечная артерия; 31-правый надпочечник.
Fig. 219. Мочевые органы в брюшной полости.
Вид спереди. Пристеночная брюшина удалена. 1 -oesophagus (удален); 2-diaphragma; 3-glandula suprarenalis sinistra; 4-ren sinister; 5-v.renalis sinistra; 6-a.renalis sinistra; 7-a.testicularis sinistra; 8-v.testicularis sinistra; 9-ureter sinister; 10-a.mesenterica inferior; 11-aorta; 12-m.psoas major; 13-a.iliaca communis sinistra; 14-v.testicularis sinistra; IS-a.sacralis mediana; 16-v.iliaca interna sinistra; 17-a.iliaca interna sinistra; 18-a.iliacaexterna sinistra; 19-v.iliacaexter-na sinistra; 20-vesica urinaria; 21-rectum; 22-promontorium sacrale; 23-a.iliaca communis dextra; 24-ureter dexter; 25-v.cava inferior; 26-a.testicularis dextra; 27-v.testicularis dextra; 28-ren dexter; 29-v.renalis dextra; 30-a.mesenterica superior; 31-glandula suprarenalis dextra.
Fig. 219. Urinary organs in abdomen.
Anterior aspect. Parietal peritoneum is absent.
1-esophageus (absent); 2-diaphragma; 3-left epinephros; 4-left kidney;
«_iaft ivnai win- ft-ieft renal artery; 7-left testicular artery; 8-left testic- psoas major; 13-left common iliac artery; 14-left common iliac vein; 15- median sacral artery; 16-left internal iliac vein; 17-left internal iliac artery; 18- left external iliac artery; 19-left external iliac vein; 20-uri-nary bladder; 21-rectum (absent); 22-promontary; 23-right common iliac artery; 24-right common iliac vein; 25-inferiorvena cava; 26-right testicular artery; 27-right testicularvein; 28-right kidney; 29-right renal

Рис. 220. Почка (ren),
правая. Вид сзади. Часть почечной ткани в области ворот удалена. 1-верхний конец (полюс); 2-корковое вещество почки; 3-малые почечные чашки; 4-латеральный (боковой) край почки; 5-мозговое вещество почки (почечные пирамиды); 6-почечный столб; 7-нижний конец (полюс) почки; 8-мочеточник;
9-большие почечные чашки; 10-почечная лоханка; 11-по-чечная вена; 12-почечная артерия; 13-медиальный край почки.
Fig. 220. Почка правая. Вид сзади. Часть почечной ткани в
области ворот удалена.
1-extreinilas superior (polus superior); 2-cortex renalis; 3-calices renales minores; 4-margo lateralis; 5-medulla renalis (pyramides renales); 6-columna renalis; 7-ezxtremitas interior (polus interior); 8-ureter; 9- calices renales majores; 10-pelvis renalis; 11-v. renalis; 12-a. renalis; 13-margo medialis (renalis).
Fig. 220. Kidney right. Part of renal tissue is ablated in region of it's
hilum.
1-superior extremity (pole); 2-renal cortex; 3-minor calices (of kidney); 4-leteral border (of kidney); 5-renal medulla(renal pyramids); 6-renal column; 7-inferior extremity (pole); 8-ureter; 9-major calices (of kidnev): 10-renal pelvis; 11-renal vein; 12-renal artery; 13-medialbor-

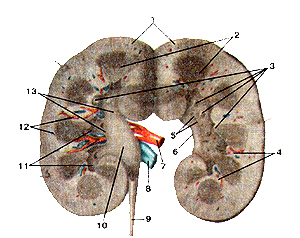

Рис. 221. Почка (ген) правая. Почка вскрыта фронтальный разрезом,
1-корковое вещество почки; 2-почечные пирамиды; 3-почечные сосочки; 4-почечные столбы; 5-почечная пазуха; 6-почечные ворога; 7-почечная артерия; Х-почечная вена: 9-мочеточник; 10-почечнаи лоханка; 11-малые почечные чашки; 12-кровенос-ные сосуды; !3-большие почечные чашки.
Fig. 221. Почка правая. Почка вскрыта фронтальный разрезом. I-cortex renalis; 2-pyramides renales; 3-papillae renales; 4-columnae renales; 5-sinus renalis; 6-hilum renalis; 7-a-renalis; 8-v-renalis; 9-ureter; Ш-pelvis renalis; ll-calyces renales minores; 12-vasa san-guinea; 13-calyces renales majores.
Fig. 221. Kidney right. Kidney is opened by trontal section. 1-renal cortex; 2-rcnal pyramids; 3-renal papilles; 4- renal columns; 5-renal sinus; 6-hilum ot" kidney; 7-renal anery; S-renal vein; 9- ureters; 10-renal pelvis; 11-renal calices minor; 12-blood vessels; 13-majorcal-

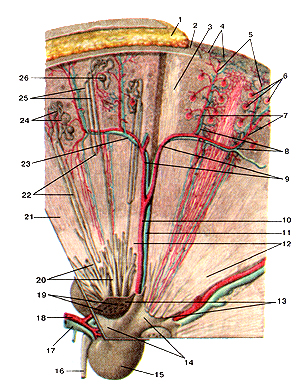

Рис. 222. Мочевые канальцы и кровеносные сосуды в почке. Нижняя часть рисунка—контуры почки; большая верхняя часть
рисунка-почка на разрезе в увеличенном виде. 1-жировая капсула почки; 2-фиброзная капсула; 3-лучистая часть; 4-звездчатые вены; 5-капсулярные ветви (артериальные); 6-клубочковые капиллярные сети; 7-междольковые артерии; 8-междольковые вены; 9-дуговые артерии; 10-междолевая артерия; 11-междолевая вена; 12-почечные пирамиды; 13-почечные сосочки; 14-малые почечные чашки; 15-почка; 16-мочеточник; 17-почечная вена; 18-почечная артерия; 19-решетчатое поле и сосочковые отверстия; 20-сосочковые протоки; 21-мозговое вещество почки; 22-петля нефрона (петля Генле); 23-дуговая вена; 24-извитые канальца (нефрона); 25-нисходящий и восходящий канальцы петли нейрона; 26-почечное тельце.
Fig. 222. Мочевые канальцы и кровеносные сосуды в почке. Нижняя часть рисунка—контуры почки; большая верхняя часть
рисунка-почка на разрезе в увеличенном виде. 1-capsula adiposa renalis; 2-capsula fibrosa; 3-pars radiata; 4-w. stel-latae; 5-rr. capsulares; 6-rete capillare glomerulare; 7-aa.interlobulares; 8-w.interlobulares; 9-aa.arcuata; 10-a.interlobaris; 11-v.interlobaris; 12-pyramides renales; 13-papillae renales; 14-calices renales minores; 15-ren; 16-ureter; 17-v.renalis; 18-a.renales; 19-areacribrosaet foramina papillaria; 20-ductus papillaria; 21-medulla renis; 22-ansa nephroni; 23-v. arcuata; 24-canalicili nephroni; 25-canaliculi descen-dens et asccndens ansae nephroni; 26-corpusculum renale.
Fig. 222. U rinary tubules and blood vessels of kidney. Inferior part of picture is circuit of kidney, significant superior part of picture is the
cut of the kidney in enlarged view.
1-perirenal fat capsule; 2-fibrosus capsule; 3-radiate part; 4-stellate veins; 5-capsular branches (arterial); 6-glomeral capillary net; 7-intertobular arteries; 8-intertobular veins; 9-arcuate arteries; 10-interlobar artery; 11-
form area and openings of papillary ducts; 20-papillary ducts; 21-renal medulla; 22-Henle's loop; 23-arcuate vein; 24-convoluted tubules; 25-
