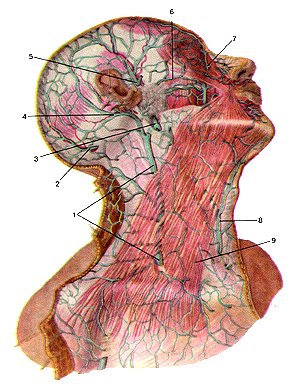

Рис. 315. Поверхностные пены головы и шеи. Вид справа. 1-наружная яремная вена; 2-зЗТЫЛОЧная вена; 3-занижнечслюст-ная вена; 4-задняя ушная вена; 5-поверхностная височная вена; 6-поперечная вена лица; 7-угловая вена; 8-передняя яремная вена; 9-подкожная мышца шеи.
Fig. 315. Поверхностные вены головы и шеи. Вид справа. I -v. jugularis externa; 2-v. occipitalis; 3-v. relromandibularis; 4-v. auric-ularis posterior; 5-v. temporalis superlicialis; 6-v. transvcrsa faciei; 7-v. angularis; 8-v. jugjlaris anterior; 9-plalysma.
Fig. 315. Superficial veins of head and neck. Right aspect. 1-external jugular vein; 2-occipital vein: 3-retromandibular vein; 4-postcrior auricular vein; 5-superficial temporal vein; 6-transverse facial vein; 7-angular vein; 8-anterior jugular vein; 9-platysma.

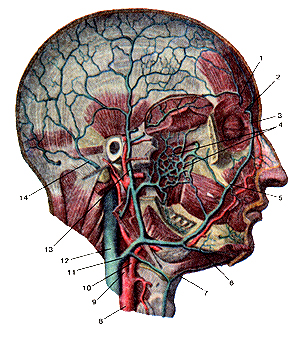

Рис. 316. Вены головы. Вид справа.
1-надблоковая вена; 2-носо-лобная вена; 3-угловая вена; 4-кры-ловидное сплетение; 5-лицевая вена; 6-подподбородочная вена; 7-передняя яремная вена; 8-общая сонная артерия; 9-внутренняя сонная артерия; 10-наружная сонная артерия; II-лицевая вена; 12-внутренняя яремная вена; 13-поверхностная височная вена; 14-задняя ушная вена.
Fig. 316. Вены головы. Вид справа.
1-v. supratrochlearis; 2-v. nasofrontalis; 3-v. angularis; 4-plexus ptery-goideus; 5rV. facialis; 6-v. submentalis; 7-v. jugularis anterior; 8-a. caro-tis communis; 9-a. carotis interna; 10-a. carotis exlerna; 11-v. facialis; 12-v. jugularis interna; 13-v. temporalis superficialis; 14-v. auricularis posterior.
Fig. 316. \feins of head. View from the right.
1-supratrochlear vein; 2-nasofrontal vein; 3-angular vein; 4-pterygoid plexus; 5-facial vein; 6-submental vein; 7-anterior jugular vein; 8-com-mon carotid vein; 9-intemal carotid vein; 10-external carotid vein; 11-facial vein; 12-internal jugular vein; 13-superficial temporal vein; 14-posterior auricular vein.

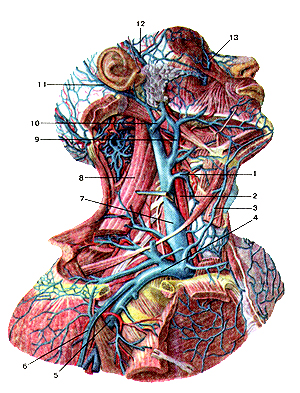

Рис. 317. Глубокие вены шеи. Вид справа. 1-щитовидная вена; 2-обшая сонная артерия; 3-передняя яремная вена; 4-подключичная вена; 5-подмышечная вена; 6-лате-ральная полкожная вена руки; 7-впутренняя яремная вена; 8-мышца, поднимающая лопатку; 9-лицевая вена; 10-наружная яремная вена; 11-задняя ушная вена; 12-поверхностная височная вена; 13-упювая вена.
Fig. 317. Глубокие вены шеи. Вид справа.
1-v. Ihyroidca; 2-a. carotis communis; 3-v. jugularis anterior; 4-v. sub-clavia; 5-v. axillaris; 6-v.cehpalica; 7-v. jugularis interna; 8-m. levator scapulae; 9-v. facialis; 10-v. jugularis externa; 11-v. auricularis posterior; 12-v. temporalis superficicalis; 13-v. angularis.
Fig. 317. Deep vein of neck. Right aspect.
l-thyroid vein; 2-common carotid artery; 3-anterior jugular vein; 4-subclavian vein; 5-axillary vein; 6-cephalic vein; 7-internaljugularvein; 8-elevalor scapulae; 9-lacial vein; 10-external jugular vein; 11-posterior auricular vein; 12-superticial temporal vein; 13-angular vein.
