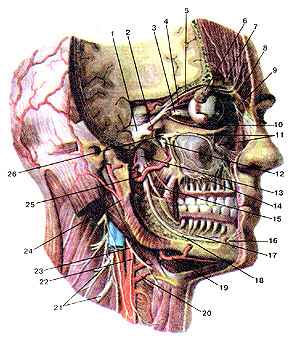

Рис. 360. Тройничный нерв (nervus trigeminus) и его ветви.
Вид справа. Часть верхней и нижней челюстей удалена. 1-тройничный узел; 2-глазной нерв; 3-ресничный узел; 4-носо-слезный нерв; 5-лобный нерв; 6-слезная железа; 7-надглазнич-ный нерв; 8-надблоковый нерв; 9-подблоковый нерв; 10-глазо-двигательный нерв; 11-подглазничный нерв; 12-крылонебный узел; 13-нижнечелюстной нерв; 14-верхнее зубное сплетение; 15-язычный нерв; 16-подбородочный нерв; 17-нижнее зубное сплетение; 18-нижний альвеолярный нерв; 19-лицевая артерия; 20-язычная артерия; 21-шейное сплетение; 22-верхний корешок шейной петли; 23-подъязычный нерв; 24-наружная сонная артерия; 25-верхнечелюстная артерия; 26-верхнечелюстной нерв.
Fig. 360. Тройничный нерв и его ветви. Вид справа. Часть верхней и нижней челюстей удалена. 1-ganglion trigeminus; 2-nervus ophtalmicus; 3-nodus cilaris; 4-nervus nasolacrirr.alis; 5-nervus frontalis; 6-glandula lacrimalis; 7-nervus supra-orbitalis; 8-nervus supratrochlearis; 9-nervus infratrochlearis; 10-nervus oculomotorius; 11 -nervus infraorbitalis; 12-ganglion pterygopalatinus; 13-nervus mandibularis; 14-plexusdenlalis superior; 15-nervus lingualis; 16-nervus mentalis; 17-plexusdentalis inferior; 18-nervus alveolaris inferior; 19-arteria facialis; 20-arteria lingualis; 21-plexus cervicalis; 22-radix superior (ansae cervicis); 23-nervus hypoglossus; 24-arteria corolica externa; 25-arteria maxillaries; 26-nervus maxillaries.
Fig. 360. Trigeminal nerve, and its branches. Right aspect.
The parts ot'maxille and mandible were removed, l-trigeminal ganglion; 2-ophthalmic nerve; 3-ciliary ganglion; 4-nasocil-iary nerve; 5-frontal nerve; 6-lacrimal gland; 7-supraorbital nerve; 8-supra-trochlear nerve; 9-infratrochlear nerve; 10-oculomotor nerve; 11-infraor-bital nerve; 12-pterygopalatine ganglion; 13-mandibular nerve; 14-superior dental plexus; 15-lingual nerve; 16-mental nerve; 17-inferior dental plexus; 18-inferior alveolar nerve; 19-facial artery; 20-lingual artery; 21-cervical plexus; 22-superior root of ansa cervicalis; 23-hypoglossal nerve; 24-external carotid anery; 25-maxillary artery; 26-maxillary nerve.

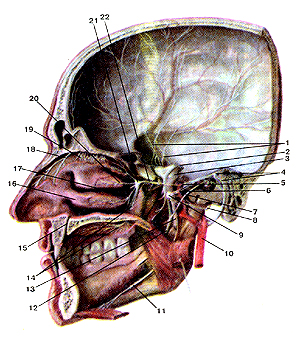

Рис. 361. Тройничный нерв (nervus trigeminus) и его ветви. Сагиттальный распил. Вид с медиальной стороны. Удалена часть
слизистой оболочки стенки полости носа и твердого неба. 1-оболочечные ветви; 2-тройничный нерв; 3-тройничный узел; 4-лицевой нерв; 5-большой каменистый нерв; 6-малый каменистый нерв; 7-барабанная струна; 8-ушно-височний нерв; 9-ушной узел; 10-наружная сонная артерия; 11-челюстно-модъязычный нерв; 12-язычный нерв; 13-нижний альвеолярный нерв; 14-небные нервы; 15-резцовый канал; 16-нижняя носовая раковина; 17-латеральные нижние задние носовые ветви; 18-передний обонятельный нерв; 19-обонятельные нервы; 20-латеральные верхние задние носовые ветви; 21-крылонебный узел; 22-нерв крыловидного канала.
Fig. 361. Тройничный нерв и его ветви. Сагиттальный распил.
Вид с медиальной стороны. Удалена часть слизистой оболочки
стенки полости носа и твердого неба.
1-rr.meningei; 2-n. trigeminus; 3-ganglion trigeminale; 4-n.facialis; 5-n. petrosus major; 6-n. petrosus minor; 7-chorda tympani; 8-n. auricu-lolemporalis; 9-ganglion oticum; 10-arteria carotis externa; 11-n. mylohyoideus; 12-n. lingualis; 13-n.alveo!aris interior; 14-nn. palatini; 15-canalis incisivus; 16-concha nasalis inferior; 17-rr. nasales posteri-ores inferiores laterales; 18-n. olfactorius anterior; 19-nn. oltactorii; 20-rr. nasales posteriores superiores laterales; 21-ganglion ptery-gopalatinum; 22-n. canalis pterygopalatini.
Fig. 361. Trigeminal nerve and its branches. Sagittal section. Medial aspect. The part ofmucosa! membrane ot'the wall of nasal cavity and of hard palate was removed.
1-meningeal branches; 2-trigeminal nerve; 3-trigeminal ganglion; 4-facial nerve; 5-greater petrosal nerve; 6-lesser petrosal nerve; 7-chorda tympani; 8-auiiculotemporal nerve; 9-infratrochlear nerve; I0-external carotid artery; 11-mylohyoid nerve; 12-lingual nerve; 13-inferior alveolar nerve; 14-palatine nerves; 15-incisive canal; 16-inferior nasal concha; 17-inferior lateral nasal branches; 18-anterior olfactory nerve; 19-olfactory nerves; 20-superior lateral nasal branches; 21 -pterygopalaiine ganglion; 22-nerve of pterygoid canal.

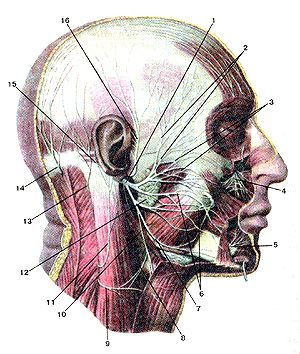

Рис. 362. Лицевой нерв (nervus facialis). Вид справа. 1-лицевой нерв; 2-височные ветви; 3-скуловые ветви; 4-подглаз-ничный нерв; 5-подбородочный нерв; 6-щечные ветви; 7-краевая ветвь нижней челюсти; 8-поверхностная шейная петля; 9-попе-речный нерв шеи; 10-шейная ветвь; 11-большой ушной нерв; 12-околоушная слюнная железа; 13-малый затылочный нерв; 14-большой затылочный нерв; 15-задний ушной нерв (ветвь лицевого нерва); 16-ушно-височный нерв.
Fig. 362. Лицевой нерв. Вид справа.
1-n.facialis; 2-rr. temporales; 3-rr. zygomatici; 4-n. infraorbitalis; 5-n. mentalis; 6-rr. buccales; 7-r. marginalis mandibulae; 8-ansa colli super-ficialis; 9-n. transversuscolli; 10-r. colli; I l-n. auricularis magnus; 12-glandulla parotis; 13-n.occipitalisminor; 14-n. occipitalis major; 15-n. auricularis posterior (n. facialis); 16-n. auriculotemporalis.
Fig. 362. Facial nerve. Right aspect.
1-facial nerve; 2-temporal branches; 3-zygomatic branches; 4-infraor-bital nerve; 5-mental nerve; 6-buccal branches; 7-marginal mandibular branch; 8-superficial cervical ansa; 9-transverse cervical nerve; 10-cer-vical branch; ll-great auricular nerve; 12-parotid gland; 13-lesser occipital nerve; 14-greater occipital nerve; 15-occipital branch of facial nerve; 16-auriculotemporal nerve.

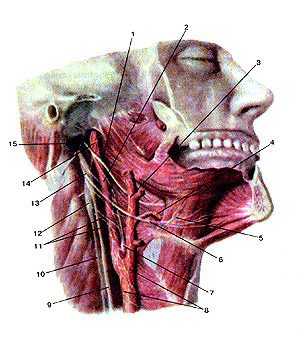

Рис. 363. Языкоглоточный нерв (nervus glossopharyngeus) и
подъязычный нерв (nervus hypoglossus). Вид справа. 1-языкоглоточный нерв; 2-внутренняя сонная артерия; 3-наруж-ная сонная артерия; 4-язычная артерия; 5-подъязычно-язычная мышца; 6-иолъязычный нерв; 7-сонный гломус (клубочек); 8-на-ружное сонное сплетение; 9-блуждающий нерв; 10-симпатичес-кий ствол; 11-наружные сонные нервы; 12-верхнии шейный узел симпатического ствола; 13-нижний узел блуждающего нерва; 14-внутреннее сонное сплетение; 15-внутренняя яремная вена (отрезана).
Fig. 363. Языкоглоточный нерв и подъязычный нерв. Вид справа.
I -n. glossopharyngeus; 2-arteria carotis inlerna; 3-a. carotis externa; 4-a. lingiialis; 5-m. hyoglossus; 6-n. hypoglossus; 7-glomus carolicum; 8-plexus caroticus exlenius; 9-n. vagus; 10-truncus sympathicus; 1 l-nn. carotid extern!; 12-noduscervicalis superior trunci sympatici; 13-gan-glion inl'erius nervi vagi; 14-plexus caroticus internus; 15-venajugularis interna (отрезана).
Fig. 363. Glossopharyngeal and hypoglossal nerves.
Right aspect.
1-glossopharyngeal nerve; 2-internal carotid artery; 3-external carotid artery; 4-lingual artery; 5-hyoglossus; 6-hypoglossal nerve; 7-carotid glome; 8-external carotid plexus; 9-vagus nerve; 10-sympathetic trunk;
I1 -external carotid nerves; 12-superior cervical ganglion of sympathetic trunk; 13-inferior ganglion of vagus nerve; 14-intemal carotid plexus; 15-internal jugular vein (was cut off).

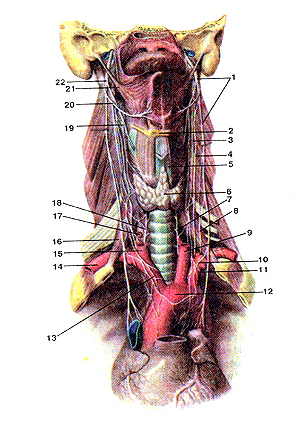

Рис. 364. Блуждающий нерв (nervus vagus) и ею ветви. Вид спереди. Верхняя полая вена и легочный ствол удалены. 1-блуждающий нерв; 2-подъязычная кость; 3-верхняя сердечная ветвь; 4-симпатический ствол; 5-щитовидный хрящ гортани; 6-щи-товидная железа; 7-левый возвратный нерв; 8-средняя сердечная ветвь; 9-левая общая сонная артерия (отрезана); 10-нижняя сердечная ветвь; П-левая подключичная артерия; 12-дуга аорты; 13-пле-чеголовной ствол; 14-правая подключичная артерия; 15-правая общая сонная артерия; 16-передняя лестничная мышца; 17-правая позвоночная артерия; 18-правый возвратный нерв; 19-правый верхний гортанный нерв; 20-правый подъязычный нерв; 21-шшю-глоточная мышца; 22-верхний шейным узел (блуждающего нерва).
Fig. 364. Блуждающий нерв и его ветви. Вид спереди. Верхняя полая вена и легочный ствол удалены. 1-n. vagus; 2-os hyoideum; 3-ramus cardiacus superior; 4-truncus sympa-thicus; 5-cartiIago thyroidea laryngis; 6-glandulla thyroidea; 7-n. laryngeus recurrens sinister; 8-r. cardiacus medius; 9-a. carotis communis sinistra; 10-r. cardiacus inferior; 11-a. subclavia sinistra; 12-arcus aortae; ,13-trun-cus brachiocephalicus; 14-a. subclavia dextra; 15-a. carol is communis dex-tra; 16-m.scalenus anterior; 17-a. vertebralis dextra; 18-n. laryngeus recur-reas dexter; 19-n. laryngeus superior dexter; 20-n. hypoglossus dexter; 21-m. stylopharyngeus; 22-ganglion cervicale superius (nervi vagi).
Fig. 364. \fagus nerve and its branches. Anterior aspect.
Superior vena cava and pulmonary trunk were removed. I-vagus nerve; 2-hyoid bone; 3-superior cardiac branch; 4-sympathet-ic trunk; 5-thyroid cartilage of larynx; 6-thyroid gland; 7-left reccurent laryngeal nerve; 8-middle cardiac branch; 9-left common carotid artery (was cut oil); 10-inferior cardiac branch; 11-left subclavian artery; 12-arch of aorta; 13-brachiocephalic trunk; 14-rightsubclavian artery; 15-right common carotid artery; 16-anterior scalene muscle; 17-right vertebral artery; 18-right reccurent laryngeal nerve; 19-right superior laryngeal nerve; 20-right hypoglossal nerve; 21-stylopharyngeus; 22-superior cervical ganglion (of vagus nerve).
