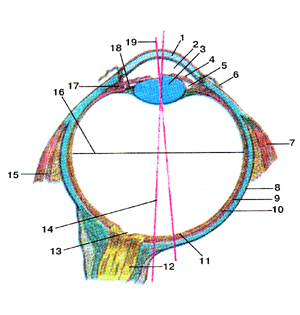

Рис. 386. Орган зрения. Схема строения глазного яблока (bulbus
oculus), правого. Разрез в горизонтальной плоскости. Покачана
различная кривизна хрусталика: слова - при расслаблении
ресничной мышцы, справа — при сокращенной ресничной
мышце.
1-роговица; 2-передняя камера глаза; 3-хрусгалик; 4-радужная оболочка; 5-задняя камера глаза; 6-коньюктива; 7-латеральная прямая мышца; 8-белочная оболочка (склера); 9-собственная сосудистая оболочка (хориоидеа); 10-сетчатка; П-центральная ямка; 12-зри-тельный нерв; 13-углубление диска; 14-наружная ось глаза; 15-ме-диальная прямая мышца; 16-понеречная ось глазного яблока; 17-ресничноетело; 18-ресничный поясок; 19-зрительная ось(глаза).
Fig. 386. Орган зрения. Схема строения глазного яблока (bulbus
oculus), правого. Разрез в горизонтальной плоскости. Показана
различная кривизна хрусталика: слона - при расслаблении
ресничной мышцы, справа - при сокращенной ресничной
мышце.
1-cornea; 2-camera bulbi anterior; 3-lens; 4-iris; 5-camera bulbi posterior; 6-conjuctiva; 7-m. rectus lateralis; 8-sclera; 9-chorioidea; 10-reti-na; 11-fovea centralis; 12-n. opticus; 13-excavatio disci; 14-axis bulbi oculi externus; 15-m. rectus medialis; 16-axis bulbi oculi transversus; 17-софи5 ciliare; 18-zonula ciliaris; 19-axis opticus (bulbi oculi).
Fig. 386. Eye and related structures. Scheme of the structure of the
right eyeball. Horizontal section. The different curvatura of lens was
shown, namely in the case of relaxation of ciliary muscle as it was
demonstrated on the left scheme, and in the case of contraction ofcil-
iary muscle as it was demonstrated on the right scheme, l-cornea; 2-anterior chamber of eyeball; 3-lens; 4-iris; 5-posterior chamber of eye; 6-conjunctura; 7-lateral rectus; 8-sclera; 9-choroidea; 10-retina; 11-fovca centralis; 12-optic nerve; 13-depression of optic disc; 14-external axis of eyeball; 15-medial rectus; 16-transverseaxisof eyeball; 17-ciliarybody; 18-ciliary zonule; 19-optic axis (of eyeball).

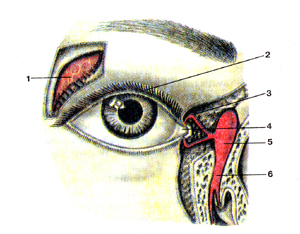

Рис. 387. Слезный аппарат правого глаза (apparatus lacrimalis).
Вид спереди. Носо-слезный канал вскрыт.
I-слезная железа; 2-верхнее веко: 3-верхний слезный каналец; 4-слезное озеро; 5-слезный мешок; 6-носо-слезный проток.
Fig. 387. Слезный аппарат. Вид спереди. Носо-слезный канал вскрыт.
l-glandula lacrimalis; 2-palpcbra superior; 3-canaliculus lacrimalis superioris: 4-lacus lacrimalis; 5-saccus lacrimalis; 6-ductus naso-lacrimalis.
Fig. 387. Lacrimal apparatus of the right eyeball.
Anterior aspect. Nasociliary canal was dissected. 1-lacrimal gland; 2-upper eyelid; 3-lacrimal canaliculus (superior); 4-lacrimal lake; 5-lacrimal sac; 6-nasolacrimal duct.

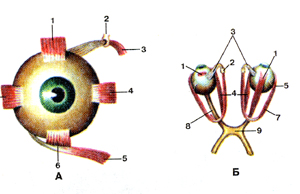

Рис. 388. Мышцы глаза (musculi oculi). А-нид спереди; Б-вид сверху.
I-верхняя прямая мышца; 2-блок; 3-верхняя косая мышца; 4-ме-диальная прямая мышца; 5-нижняя косая мышца; 6-нижняя прямая мышца; 7-латеральная прямая мышца; 8-зрительный нерв; 9-зрительный перекрест.
Fig. 388. Мышцы глаза. А-вид спереди; Б~вид сверху.
l-m. rectus superior; 2-trochlea; 3-m. obliquus superior; 4-m. rectus medialis; 5-m. obliquus inferior; 6-m. rectus interior; 7-m. rectus later-alis; 8-n. opticus; 9-chiasma opticum.
Fig. 388. Muscles of eyeball. A-anterior aspect; B-superior aspect.
1-superior rectus; 2-trochlea; 3-supcrior oblique; 4-medial rectus; 5-inferior oblique; 6-inferior rectus; 7-lateral rectus; 8-optic nerve; 9-optic chiasma.
