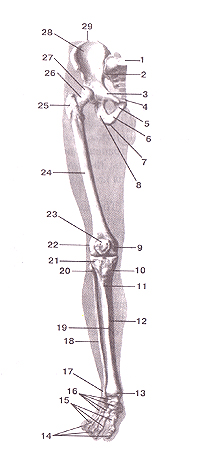

Рис. 57. Скелет (кости) нижней конечности. Вид спереди. 1-крестец; 2-крестцово-подвздошный сустав; 3-верхняя ветвь лобковой кости; 4-симфизиальная поверхность лобковой кости; 5-нижияя ветвь лобковой кости; 6-ветвь седалищной кости; 7-се-далишный бугор; 8-тело седалищной кости; 9-медиальннй над-мышелок бедренной кости; 10-медиальный мыщелок больше-берцовой кости; 11-бугристость большеберцовой кости; 12-тело болыпеберцовой кости; 13-медиальная лодыжка; 14-фаланги пальцев; 15-кости плюсны; 16-кости предплюсны; 17-латераль-ная лодыжка; 18-малобсрцовая кость; 19-передний край; 20-го-ловка малоберцовой кости; 21-латеральный мыщелок больше-берцовой кости; 22-латеральиый надмыщелок бедренной кости; 23-надколенник; 24-бедренная кость; 25-большой вертел бедренной кости; 26-щейка бедренной кости; 27-пмовка бедренной кости; 28-крыло подвздошной кости; 29-подвздошный фебень.
Fig. 57. Ossa membri inferioris. Вид спереди. 1-os sacaim; 2-articulatio sacroiliaca; 3-ramus superior ossis pubis; 4-facies symphysialis; 5-ramus inferior ossis pubis; 6-ramus ossis ischii; 7-tuber ischiadicum; 8-corpus ossis ischi; 9-epicondylus medialis; 10-condylusmedialis; 11-tuberositas tibiae; 12-corpus tibiae; 13-malleolus medialis; 14-phalanges; 15-ossa metatarsi; 16-ossa tarsi; 17-malleolus lateralis; 18-fibula; 19-margo anterior; 20-caput fibulae; 21-condylus lateralis tibiae; 22-epicondylus lateralis ossis femoris; 23-patella; 24-os femoris; 25-trochanter major; 26-collum femoris; 27-caput femoris; 28-ala ossis ilii; 29-crista iliaca.
Fig. 57. Skeleton (bones) of lower limb. Anterior aspect. 1-sacrum; 2-sacroiliac articulation; 3-superior pubic ramus; 4-sym-physeal surface; 5-inferior pubic ramus; 6-ramus of ischium; 7-ischial tuberosity;8-bodyofischium;9-medialepicondyleoffemur; 10-medi-al condyle of tibia; 13-medial malleolus; 14-phalanges; 15-metatarsals; 16-tasrsal bones; 17-lateral malleolus; 18-fibula; 19-anterior border; 20-head of fibula; 21-lateral condyle of tibia; 22-lateral epicondyle of femur; 23-patella; 24-femur; 25-greater Irochanter; 26-neck of femur; 27-head of femur; 28-ala of ilium; 29-iliac crest.

Рис. 58. Тазовая кость (os coxae). Внутренняя поверхность, [-подвздошный гребень; 2-крыло подвздошной кости (подвздошная ямка); 3-пограничная линия (дугообразная линия); 4-ушковидная поверхность; 5-подвздошная буфистость; 6-верх-няя задняя подвздошная ость; 7-нижняя задняя подвздошная ость; 8-большая седалищная вырезка; 9-седалищная ость; 10-ма-лая седалищная вырезка; 11-тело седалищной кости; 12-седа-лишный бугор; 13-ветвь седалищной кости; 14-нижняя ветвь лобковой кости; 15-запирательное отверстие; 16-симфизиальная поверхность; 17-лобковый фебень; 18-нижняя лередняя подвздошная ость; 19-верхняя передняя подвздошная ость.
Fig. 58. Os coxae. Внутренняя поверхность. 1-crista iliaca; 2-ala ossis ilii (fossa iliaca); 3-linea arcuata; 4-facies auricularis; 5-tubcrositas iliaca; 6-spina iliaca posterior superior; 7-spina iliaca posterior inferior; 8-incisura ischiadica major; 9-spina ischiadica; 10-incisura ischiadica minor; ll-corpus ossis ischii; 12-tuber ischiadicum; 13-ramus ossis ischii; 14-ramus inferior ossis pubis; 15-foramen obturatum; 16-facies symphysialis; 17-crista pubica; 18-spina iliaca anterior inferior; 19-spina iliaca anterior superior..
Fig. 58. Hip bone. Internal surface.
1-iliac crest; 2-ala of ilium (iliac fossa); 3-arcuate line; 4-auricular surface; 5-iliac tuberosity; 6-posterior superior iliac spine; 7-posterior inferior iliac spine; 8-greater sciatic notch; 9-spine of ischium; 10-less-er sciatic notch; 11-body of ischium; 12-ischialtuberosity; 13-ramusof ischium; 14-inferior pubic ramus; 15-obturator foramen; I6-sym-physial surface; 17-pecten of pubic; 18-anterior inferior iliac spine; 19-anterior superior iliac spine.

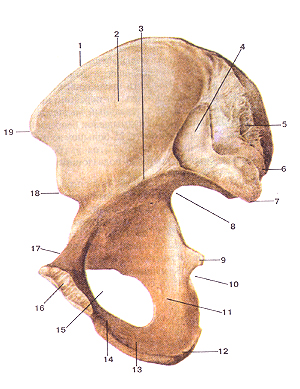

Рис. 59. Тазовая кость (os coxae). Наружная поверхность. 1-подвздошный фебень; 2-внутренняя губа подвздошною гребня; 3-промежуточная линия; 4-наружная губа; 5-передняя ягодичная линия; 6-верхняя передняя подвздошная ость; 7-нижняя ягодичная линия; 8-нижняя передняя подвздо[иная ость; 9-полу-лунная поверхность вертлужной впадины; 10-ямка вертлужной впадины; 11-гребень лобковой кости; 12-запирательная борозда; 13-лобковый бугорок; 14-нижняя ветвь лобковой кости;' 15-вы-резка вертлужной впадины; 16-запирательное отверстие; 17-ветвь седалищной кости; 18-тело седалищной кости; 19-седалишный бугор; 20-малая седалищная вырезка; 21-седалишная ость; 22-бо-лыиая седалищная вырезка; 23-нижняя задняя подвздошная ость; 24-верхняя задняя подвздошная ость; 25-задняя ягодичная линия.
Fig. 59. Os coxae. Наружная поверхность.
1-crisla ilica; 2-Iabium internum; 3-linea intermedia; 4-labium exter-num; 5-linea glutea anterior; 6-spina iliaca anterior superior; 7-linea glutea inferior; 8-spina iliaca anterior inferior; 9-facies lunata; 10-fossa acetabuli; 11-crista pubica; 12-sulcus obturalorius; 13-tuberculum pubicum; 14-ramus inferior ossispubis; 15-incisura acetabuli; 16-fora-men obturatum; 17-ramusossis ischii; 18-corpusossis ischii; 19-tubcr ischiadicum; 20-incisura ischiadica minor; 21-spina ischiadica; 22-incisura ischiadica major; 23-spina iliaca posterior inferior; 24-spina iliaca posterior superior; 25-linea glutea posterior.
Fig. 59. Hip bone. External surface.
I-iliac crest; 2-external lip of iliac crest; 3-intermediate line;4-internal lip; 5-anterior gluteal line; 6-anterior superior iliac spine; 7-inferior gluteal line; 8-inferior anterior iliac spine; 9-lunate surface ofacetabu-lum; 10-acetabular fossa; 11-pecten ofpubis; 12-obturator groove; 13-pubic tubercle; 14-inferior ramus of pubis; 15-acetabular notch; 16-obturator foramen; 17-ramus of ischium; 18-body of ischium; 19-ischial tuberosity; 20-lesser sciatic notch; 21-spine of ischium; 22-greater sciatic notch; 23-posterior inferior iliac spine; 24-posterior superior iliac spine; 25-posterior gluteal line.

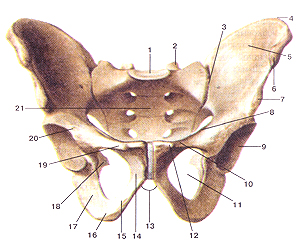

Рис. 60. Скелет мужскою таза. Вид спереди. 1-основание крестца; 2-верхний суставной отросток крестца; 3-крсстцово-подвздошный сустав; 4-фебень подвздошной кости; 5-крыло подвздошной кости; 6-верхняя передняя подвздошная ость; 7-нижняя передняя подвздошная ость; 8-пограничная линия; 9-вертлужная впадина; 10-фебень лобковой кости; 11-за-иирательное отверстие; 12-лобковый бугорок; 13-подлобковый угол; 14-нижняя ветвь лобковой кости; 15-ветвь седалищной кости; 16-седалищный бугор; 17-тело седалищной кости; 18-седа-лищная ость; 19-верхняя вегвь лобковой кости; 20-тело подвздошной кости; 21-передняя (газовая) поверхность крестца.
Fig. 60. Pelvis masculina. Вид спереди.
1-basis ossis sacri; 2-processus articularis superior; 3-articulatio sacroiliaca; 4-crista iliaca; 5-ala ossis ilii; 6-spina iliaca anterior superior; 7-spina iliaca anterior inferior; 8-linea tenninalis; 9-acetabuIum; 10-crista pubica; 11-foramen obturatum; 12-tuberculum pubicum; 13-angultis subpubicus; 14-ramus inferior ossis pubis; 15-ramus ossis ischii; 16-tuber ischiadicum; 17-corpus ossis ischii; 18-spina ischiadi-ca; 19-ramus superior ossis pubis; 20-corpus ossis pubis; 21-facies
pelvica.
Fig. 60. Sceleton of a male pelvis. Anterior aspect. I-base of sacrum; 2-superior articular process of sacrum; 3-sacroiliac articulation; 4-iliac crest; 5-wing of ilium; 6-anterior superior iliac spine; 7-anterior inferior iliac spine; 8-arcuate line; 9-acetabulum; 10-pecten pubis; 13-subpubic angle; 14-inferior pubic ramus; 15-ramus of ischium; 16-ischial tuberosity; 17-body of ischium; 18-ischial spine; 19-superior pubic ramus; 20-body of pubis; 21-anterior (pelvic) surface of sacrum.
4. Карманный Lii:uit: ;шатом. чслов.

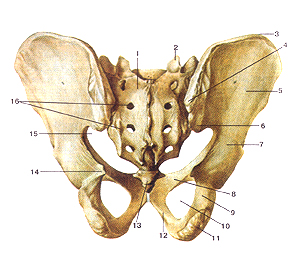

Рис. 61. Скелет мужского таза. Вид сзади.
1-задняя (дорсальная) поверхность крестца; 2-верхний суставной отросток крестца; 3-подвздошннй гребень; 4-верхняя задняя подвздошная ость; 5-крыло подвздошной кости; 6-нижняя задняя подвздошная ость; 7-тело подвздошной кости; 8-лобковая кость; 9-тело седалищной кости; 10-запирательное отверстие; 11-седалищный бугор; 12-ветвь седалищной кости; 13-копчик; 14-седалищная ость; 15-большая седалищная вырезка; 16-дор-сальные крестцовые отверстия.
Fig. 61. Rilvis masculina. Вид сзади.
1-facies posterior ossis sacri; 2-processus articularis superior ossis sacri; 3-crista iliaca; 4-spina iiiaca posterior superior; 5-ala ossis ilii; 6-spina iliaca posterior inferior; 7-corpus ossis ilii; 8-os pubis; 9-corpus ossis ischii; 10-foramen obturatum; 11 -tuber ischiadicum; 12-ramus ossis ischii; 13-coccyx; 14-spina ischiadica; 15-incisura ischiadica major; 16-foramina sacralia posteriora.
Fig. 61. Sceleton of a male pelvis. Posterior aspect. 1-posterior surface of sacrum; 2-superior articular process; 3-iliac crest; 4-posterior superior iliac spine; 5-wing of ilium; 6-posterior inferior iliac spine; 7-body of ilium; 8-pubis; 9-body of ischium; 10-obtu-rator foramen; 11-ischial tuberosity; 12-ramus of ischium; 13-coccyx; 14-ischial spine; 15-greater sciatic notch; 16-posterior sacral foramina.

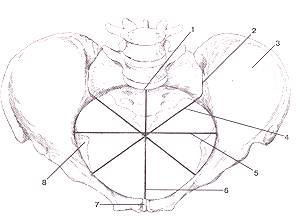

Рис. 62. Скелет женского таза и размеры входа в полость малого таза (обозначены линиями). Вид сверху. 1-мыс; 2-крестиово-поднздошный сустав; 3-крыло подвздошной кости; 4-косой диаметр — 13 см; 5-поперсчный диаметр — 12 см; 6-прямой диаметр (истинная коньюгата) — 11 см; 7-лобковый симфиз; 8-седалищная ость.
Fig. 62. Pelvis feminina. Вид сверху.
!-promontoriuni; 2-articulatio sacroiliaca; 3-ala ossis ilii; 4-diameter obliqua-13 CM; 5-diameter transversa-12cM; 6-diameter recta (conju-gata vcra)-11см; 7-symphysis pubica; 8-spina ischiadica.
Fig. 62. Sceleton of a female pelvis. Sizes of inlet of cavity of lesser
pelvis (marked by the lines). Superior aspect.
1-promontory; 2-sacro-iliac joint; 3-wing of ilium; 4-oblique diameter-13 cm; 5-transverse diameter-12 cm; 6-straight conjugate of pelvic inlet (true conjugate)-! 1cm; 7-symphysis pubis; 8-ischial spine.

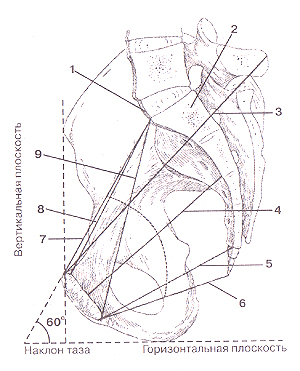

Рис. 63. Размеры женского малого таза на сагиттальном разрезе.
1-мыс; 2-крестец; 3-наружный диаметр (наружная конъюга-та); 4-прямой диаметр полости таза; 5-расстояние между нижним краем симфиза и верхушкой крестца; 6-прямой диаметр выхода из полости таза; 7-диа-метр входа в малый таз; 8-истинная (ги-некологичсская) ко-ньюгата; 9-диаго-нальная коньюгата.
Fig. 63. Размеры женского малого таза на сагиттальном разрезе, l-promontoriiim; 2-diameter externa (conjugate externa); 4-diameter recta (полости таза); 5-расстояние между нижним краем симфиза и верхушкой кре-стца; 5-diameter recta (выхода из полости таза); 7-диаметр входа в малый таз; 8-conjugata vera (ginecologica); 9-conjugata dianonalis.
Fig. 63. Sizes of female lesser pelvis on the sagittal section, l-promontoty; 2-sacrum; 3-cxternal conjugate; 4-straight cojugate of pelvis cavity; 5-median cojugate; 6-straight cojugate of pelvis inlet; 7-diameter of pelvis inlet; X-true cojugate; 9-diagonal cojugate.

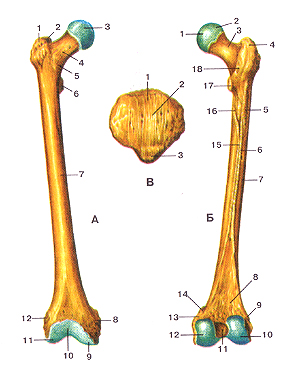

Рис. 64. Бедренная кость (femur).
А—передняя поверхность; Б—задняя поверхность; В—надколенник. А: 1-большой вертел; 2-вертельная ямка; 3-головка бедренной кости; 4-шейка бедренной кости; 5-межвертельная линия; 6-ма-лый вертел; 7-тело бедренной кости; 8-медиальный надмыше-лок; 9-медиальный мыщелок; 10-надколенниковая поверхность; I I-латеральный мыщелок; 12-латеральный надмыщелок. Б: 1-лмка головки бедренной кости; 2-головка бедренной кости; 3-шейка бедренной кости; 4-большой вертел; 5-ягодичная бугристость; 6-латеральная губа шероховатой линии; 7-тело бедренной кости; 8-подколенная поверхность; 9-латеральный надмыщелок; 10-латеральный мыщелок; 11-межмышелковая ямка; 12-меди-альный мыщелок; 13-медиальиый надмышелок; 14-приводяший бугорок; 15-медиальная губа шероховатой линии; 16-гребенчатая линия; 17-малый вертел; 18-межвертельный гребень. В; 1-основание надколенника; 2-передняя поверхность. 3-вер-хущка надколенника.
Fig. 64. Femur.
А-передняя поверхность; Б—задняя поверхность; В—надколенник. A: 1-trochanter major; 2-fossa trochanterica; 3-caput ossis femoris; 4-collum ossis femoris; 5-linea intertrochanterica; 6-trochanter minor; 7-corpus ossis femoris; 8-epicondylus medialis; 9-condylus medialis; 10-facies patellaris; 11-condylus lateralis; 12-epicondylus lateralis. Б: l-tbvea capilis ossis femoris; 2-caput ossis femoris; 3-collum ossis femoris; 4-trochanter major; 5-tuberositas glutea; 6-labium latcrale lineae asperae; 7-corpus ossis femoris; 8-facies poplitea; 9-epicondylus lateralis; 10-condylus lateralis; 11 -fossa intercondylaris; 12-condylus medialis; 13-epicondylus medialis; 14-tuberculum adducforium; 15-labium mediale lineae asperae; 16-lineapectinea; 17-trochanter minor; 18-crista intertrochanterica. B: 1-basis patellae; 2-facies anterior; 3-apex patellae.
Fig. 64. Thigh bone (femur).
A-anterior surface; Б—posterior surface; B-patella.
A: 1-greater trochamer; 2-trochanteric fossa; 3-head of femur; 4-neck
of femur; 5-intertrochanteric line; 6-lesser trochanter; 7-body of femur; 8-medial epicondyle; 9-rnedial condyle; I0-patellar surface 11-lateral condyle; 12-lateral epicondyle.
Б: l-fovea for ligament of head of femur; 2-head of femur; 3-neck о femur; 4-greater trochanter; 5-gluteal tuberosity; 6-lateral lip of line: aspera; 7-body of femur; 8-popliteal surface; 9-lateral epicondyle; 10 lateral condyle; I l-intercondylar fossa; 12-medial condyle; 13-media epicondyle; 14-adductor tubercle; 15-medial lip of linea aspera; 16 pectineal line; 17-lesser trochanter; 18-intertrochanteric crest. B: 1-base of patella; 2-anterior surface: 3-apex of patella.

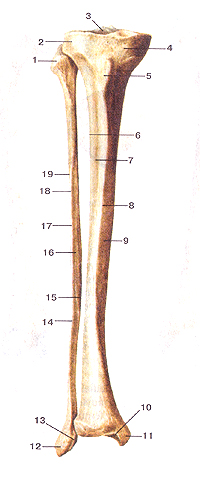

Рис. 65. Большеберцовая и малоберцовая кости (tibia et fibula).
Вид спереди.
I-головка малобериовой кости; 2-латеральный мыщелок больше-берцовой кости; 3-межмышелковое возвышение; 4-медиальный мышелок; 5-бугристость большеберцовой кости; 6-межкостный край; 7-латеральная поверхность; 8-передний край;9-медиальная поверхность; 10-суставная поверхность лодыжки; 11-медиальная лодыжка; 12-латеральная лодыжка (мачоберцовой кости); 13- суставная поверхность лодыжки (латеральной); 14-тело малоберцовой кости; 15-медиальный (межкостный) край; 16-медиальная поверхность, 17-передний край; 18-латеральный край; 19-лате-ральная поверхность.
Fig. 65. Tibia et fibula. Вид спереди.
1-caput fibulae; 2-condylus lateralis tibiae; 3-emenentia intercondy-laris; 4-condylus medialis; 5-tuberositas tibiae; 6-margo interosseus; 7-t'acies lateralis; 8-margoanterior; 9-facies medialis; lO-faciesarticularis malleoli; 11-malleolus medialis; 12-malleolus lateralis (fibulae); 13-facies articularis malleoli (lateralis); 14-corpus fibulae; 15-margo medialis (interosseus); 16-facies medialis; 17-margo anterior; 18-margo lateralis; 19-facies lateralis.
Fig. 65. Tibia and fibula. Anterior aspect.
1-head of fibula; 2-lateral condyle of tibia; 3-intercondylar eminence; 4-medial condyle; 5-tibial tuberosity; 8-anterior border; 9-medial surface; 10-articular facet of medial malleolus; 11-medial malleolus; 12-lateral malleolus ( of fibula); 13-articular facet of lateral malleolus; 14-body of fibula; 15-medial (interosseus) border; 16-medial surface; 17-antcrior border; 18-lateraI border; 19-lateral surface.

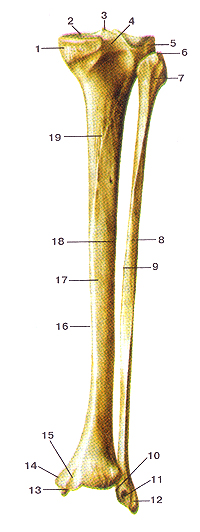

Рис. 66. Большеберцовая и малоберцовая кости (tibia et fibula).
Вид сзади.
1-медиальный мыщелок; 2-верхияя суставная поверхность; 3-межмыщелковое возвышение; 4-заднее межмыщелковое поле; 5-латеральный мыщелок; 6-верхушка головки малобериовой кости; 7-головка малоберцовой кости; 8-тело малоберцовой кости; 9-медиальный (межкостный) край; 10-суставная поверхность лодыжки (малоберцовой кости); 11-ямка латеральной лодыжки; 12-борозда латеральной лодыжки; 13-суставная поверхность медиальной лодыжки; 14-медиальная лодыжка; 15-лодыжковая борозда (борозда медиальной лодыжки); 16-медиальный край больше-берцовой кости; 17-тело большеберцовой кости; 18-латеральный (межкостный) край большеберцовой кости; 19-линия камбало-видной мышцы.
Fig. 66. Tibia et fibula. Вид сзади.
l-condylus medialis; 2-facies articularis superior; 3-eminentia inter-condylaris; 4-area intercondylaris posterior; 5-condylus lateralis; 6-apex capitis fibulae; 7-caput fibulae; 8-corpus fibulae; 9-margo tnedi-alis (interosseus); 10-facies articularis malleoli (fibulae); ll-fossa malleoli lateralis; 12-sulcus malleoli lateralis; 13-tacies articularis malleoli medialis; 14-malleolus medialis; I5-sulcus malleoli medialis; 16-margo medialis tibiae; 17-софи5 tibiae; 18-margo lateralis (interosseus) tibiae; 19-linea m. solei.
Fig. 66. Tibia and fibula. Posterior aspect.
1-medial condyle; 2-superior articular surface; 3-intercondylar eminence; 4-posterior intercondylar area; 5-lateral condyle; 6-apex of head of fibula; 7-head of fibula; 8-body of fibula; 9-medial (interosseous) border; 10-articular facet of medial malleolus (of fibula); 11-malleolar fossa; 12-malleolar groove of lateral malleolus; 13-articu-lar facet of medial malleolus; 14-medial malleolus; 15-malleolar groove of medial malleolus; 16-medial border oftibia; 17-body of tibia; 18-lat-eral (unterosseous) border of tibia; 19-soleal line.

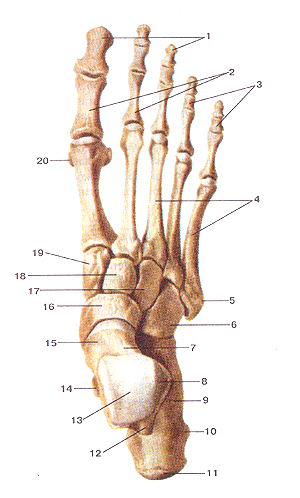

Рис. 67. Кости стопы (ossa pcdis). Вид сверху. 1-дистальные (ногтевые) фаланги; 2-проксимальные фаланги; 3-средние фаланги; 4-плюсневые кости; 5-буфистость V плюсневой кости; 6-кубовидная кость; 7-таранная кость; 8-латераль-ная лодыжковая поверхность; 9-пяточная кость; 10-латеральный отросток буфа пяточной кости; 11-бугор пяточной кости; 12-зад-ний отросток таранной кости; 13-блок таранной кости; 14-опора таранной кости, 15-шейка таранной кости; 16-ладьевидная кость; 17-латсральная клиновидная кость; 18-промежуточная клиновидная кость; 19-медиальная клиновидная кость; 20-сеса-мовидная кость.
Fig. 67. Ossa pedis. Вид сверху
1-phalanx distalis; 2-phalanx proximalis; 3-phalanx media; 4-os metatarsale; 5-tuberositas ossis meiatarsalis (5); 6-os cuboideum; 7-talus; 8-facies malleoli lateralis; 9-calcaneus; I0-processus lateralis lubcris calcanei; 11-tuber calcanei; 12-processus posterior tali; 13-trochlea tali; 14-sustentaculum tali; 15-collum tali; 16-os naviculare; 17-os cuneiforme laterale; 18-os cuneiforme intermedium; 19-os cuneitbrme mediale; 20-ossesamoideum.
Fig. 67. Bones of foot. Superior aspect.
1-distal phalanges; 2-proximal phalanges; 3-middle phalanges; 4-metatarsals; 5-tuberosityofthe fifth metatarsal bone; 6-cuboid;7-talus; 8-lateral malleolar facet; 9-calcaneus; 10-lateral process of calcaneal tuberosity; 11-calcaneal tuberosity; 12-posterior process of talus; 13-trochlea of talus; 14-talar shelf; 15-neck of talus; 16-navicular; 17-lat-eral cuneiform; 18-intermediate cineiform; 19-middle cuneiform; 20-sesamoid.

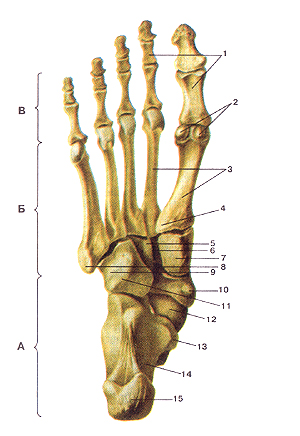

Рис. 68. Кости стопы (ossa pedis). Подошвенная сторона (вид снизу). А-кости предплюсны, Г -кости плюсны, В—кости пальцев
стопы (фаланги).
1-фаланги; 2-сесамовидные кости; 3-плюсневые кости; 4-бугри-стость I плюсневой кости; 5-латеральная клиновидная кость; 6-промежуточная клиновидная кость; 7-медиальная клиновидная кость; 8-бугристость V плюсневой кости; 9-борозда сухожилия длинной малоберцовой мышцы; 10-ладьевидная кость; 11-кубовидная кость; 12-головка таранной кости; 13-опора таранной кости; 14-пяточная кость; 15-бугор пяточной кости.
Fig. 68. Ossa pedis. Подошвенная сторона. А-кости предплюсны, Б-кости плюсны, В-кости пальцев
стопы (фаланги).
1-phalanx; 2-ossa sesamoidea; 3-os metatarsale; 4-tuberositas ossis metatarsalis(l); 5-os cuneiforme lateralis; 6-os cuneiforme intermedium; 7-os cuneiforme medialis; 8-tuberositas ossis metatarsalis (5); 9-sulcus tendinis m.peronei longi; 10-os naviculare; 11-os cuboideum; 12-caput tali; 13-sustentaculum tali; 14-calcaneus; 15-tubercalcanei.
Fig. 68. Bones of foot. Inferior aspect. A—tarsal bones; Б-metatasals; B-phalanges. I-phalanges; 2-sesamoid bones; 3-metatasals; 4-tuberosity of the first metatarsal bone; 5-lateral cuneiform; 6-intermediale cuneiform; 7-lat-eral cuneiform; 8-tuberosity of the fifth metatasal bone; 9-groove for tendon of fibular longus; 10-navicular; ll-cuboid; 12-head of talus; 13-sustentaculum tali; 14-calcaneus; 15-calcaneal tuberosity.
