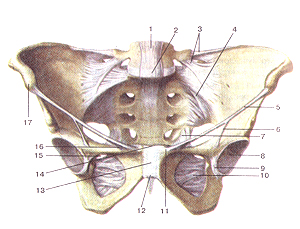

Рис. 85. Соединения и связки женского таза. Вид спереди. 1-передняя продольная связка; 2-мыс; 3-подвздошно-пояснич-ная связка; 4-передние (вентральные) крестцово-подвздошые связки; 5-паховая связка; 6-подвздошно-гребенчагая дуга; 7-кресгцово-остистая связка; 8-вертлужная впадина; 9-попереч-ная связка вертлужной впадины; 10-запирательная мембрана; 11-лобковый бугорок; 12-дугообразная связка лобка; 13-лобко-вый синфиз; 14-верхняя лобковая связка; 15-запирательный канал; 16-лакунарная связка; 17-верхняя передняя подвздошная ость.
Fig. 85. Соединения и связки женского таза. Вид спереди. 1-ligamentum longitudinale anterius; 2-promontorium; 3-ligamentum iliolumbale; 4-ligamenta sacroiliaca anteriora; 5-ligamentum inguinale; 6-arcus iliopectineus; 7-ligamentum sacrospinale; 8-acetab-ulum; 9-ligamentumtransversumacetabuli; 10-membranaobturatoria; 11-tuberculum pubicum; 12-ligamentum arcuatum pubis; 13-symph-ysis pubica; 14-ligamentum pubicum superius; 15-canalis obturatorius; 16-ligamentum lacunare; 17-spina iliaca anterior superior.
Fig. 85. Joints and ligaments offemale pelvic. Anterior aspect. 1-anterior longitudinal ligament; 2-promontory; 3-iliolumbar ligament; 4-anterior sacro-iliac ligament; 5-inguinal ligament; 6-iliopeclineal arch; 7-sacrospinal ligament; 8-acetabular fossa; 9-trans-verse acetabular ligament; 10-obturator membrane; 11-pubic tubercle; 12-arcuate pubic ligament; 13-pubic synphysis; 14-superior pubic ligament; 15-obturator canal; 16-lacunar ligament; 17-anterior superior iliac spine.

Рис. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-верхний суставной отросток крестца; 2-подвздошно-пояснич-ная связка; 3-задиие (дорсальные) крестцово-подвздошные связки; 4-надостистая связка; 5-крестцово-подвздошная связка; 6-большое седалищное отверстие; 7-поверхностная задняя (дорсальная) крестцово-копчиковая связка; 8-подвздошно-бедрен-ная связка; 9-ссдапшцно-бедренная связка; 10-большой вертел; 11-крестново-бугорная связка; 12-запирательная мембрана; 13-крестцово-бугорная связка (отрезана); 14-круговая зона; 15-шейка бедренной кости; 16-вертлужная губа; 17-крестцово-остистая связка; 18-крыло подвздошной кости; 19-верхняя задняя подвздошная ость.
Fig. 86. Связки таза и тазобедренного сустава. Вид сзади. 1-processus articularis superior ossis sacri; 2-ligamentum iliolumbale; 3-Iigamenta sacroiliaca posteriora (dorsalia); 4-ligamentum supraspinale; 5-ligamentum sacroiliacum; 6-foramen ischiadicum major; 7-ligamentum sacrococcygeum (dorsale) superticiale; 8-liga-mentum iliofemorale; 9-ligamentum ischiofemorale; 10-trochanter major; 11-ligamentum sacrotuberale; 12-mcmbrana obturatoria; 13-ligamentum sacrotuberale (отрезана); 14-xona orbicularis; 15-collum ossis femoris; 16-labrum acetabulare; 17-ligamentum sacrospinale; 18-ala ossis ilii; 19-spina iliaca posterior superior.
Fig. 86. Ligaments of pelvic and hip joint. Posterior aspect. 1-superior articular process of sacrum; 2-iliolumbar ligament; 3-dorsal sacroilisc ligaments; 4-supraspinal ligament; 5-sacroiliac ligament; 6-greater sciatic foramen; 7-superficial posterior sacrococcygeal ligament; 8-iliofemoral ligament; 9-ischiofemoral ligament; 10-greater trochanter; 11-sacrotuberal ligament; 12-obturator membrane; 13-sacrotuberal ligament (cut off); 14-orbicular zone; 15-neck of femur; 15-acetabular labrum; 17-sacrospinal ligament; 18-ala of ilium; 19-posterior superior iliac spine.

Рис. 87. Связки тазобедренного сустава. Вид спереди. 1-верхняя передняя подвздошная ость; 2-нижняя передняя подвздошная ость; 3-подвздошно-бедренная связка; 4-капсула тазобедренного сустава; 5-лобково-бедренная связка; 6-лакунарная (Куперова) связка; 7-малый вертел; 8-межвертельная линия; 9-болыиой вертел.
Fig. 87. Связки тазобедренного сустава. Вид спереди. 1-spina iliaca anterior superior; 2-spina iliaca anterior inferior; 3-liga-mentum iliofemoralc; 4-capsula articulationis coxae; 5-ligamentum pubofemorale; 6-ligamentum lacunare; 7-trochanter minor; 8-linea intertrochanterica; 9-trochanter major.
Fig. 87. Ligaments of hip joint. Anterior aspect. 1-anterior superior iliac spine; 2-anterior inferior iliac spine; 3-iliofemoral ligament; 4-capsule of hip joint; 5-pubofemoral ligament; 6-lacunar ligament; 7-lesser trochanter; 8-intertrochanteric line; 9-greater trochanter.

Рис. 88. Тазобедренный сустав (articulartio coxae), правый.
Фронтальный разрез.
1-тазовая кость; 2-суставной хрящ; 3-полость сустава; 4-связка головки бедренной кости; 5-вертлужная губа; 6-поперечная связка вертлужной впадины; 7-круговая зона; 8-большой вертел; 9-головка бедренной кости.
Fig. 88. Articulatio coxae, правый. Фронтальный разрез. 1-os coxae; 2-cartilago articularis; 3-cavitas articularis; 4-ligamentum capitis femoris; 5-labrum acelabuli; 6-ligamenlum transversum acetab-uli; 7-zona orbiculare; 8-trochanter major; 9-caput ossis femoris.
Fig. 88. Right hip joint. Frontal section.
1-hip bone; 2-articular cartilage; 3-joint cavity; 4-ligament of head of femur; 5-acetabular labrum; 6-transverse acetabular ligament; 7-zona orbicularis; 8-greater trochanter; 9-head of femur.

Рис. 89. Коленный сустав (articulartio genus), правый.
Вид спереди.
1-бедренная кость; 2-сухожилие четырехглавой мышцы бедра (отрезано); 3-мсдиальная широкая мышца бедра (отрезана); 4-надколенник; 5-медиальная поддерживающая связка надколенника; 6-большеберцовая коллатеральная связка; 7-связка надколенника; 8-буфистость большеберцовой кости; 9-межко-стная перепонка голени; 10-головка малоберцовой кости; 11-пе-редняя связка головки малоберцовой кости; 12-малоберцовая коллатеральная связка; 13-латеральная поддерживающая связка надколенника; 14-латеральная широкая мышца бедра (отрезана).
Fig. 89. Articulatio genus, правый. Вид спереди. 1-os lemons; 2-tendo m.quadricipilis femoris(arpe3ano); 3-m.vastus medialis (отрезана); 4-patella; 5-retinaculum patellae mediale; 6-liga-mentum collaterale tibiale; 7-ligamentum patellae; 8-tuberositas tibiae; 9-membrana interossea cruris; 10-caput fibulae; 11-ligamentum capi-tis fibulae antcrius; 12-ligamentum collaterale fibulare; 13-retinaculum patellae laterale; 14-m.vastus lateralis (отрезана).
Fig. 89. Right knee joint. Anterior aspect.
1-thigh bone (lemur); 2-tendon of quadriceps muscle of thigh (cut off); 3- vastus medial (cut off); 4-patella; 5-medial patellar retinacula; 6-tib-ial collateral ligament; 7-patellar ligament; 8-tibial tuberosity; 9-interosseous membrane of leg; 10-head of fibula; 11-anterior ligament of fibular head; 12-tlbular collateral ligament; 13-lateral patellar reti-naculum; 14- vastus lateral (cut off).

Рис. 90. Коленный сустав (articulartio genus). Вид сзади. 1-бедренная кость; 2-подошвенная мышца (отвернута и отрезана); 3-латеральная головка икроножной мышцы (отвернута и от-редана); 4-косая подколенная связка; 5-дугообразная подколенная связка; 6-малоберцовая коллатеральная связка; 7-двуглавая мышца бедра (отвернула и отрезана); 8-задняя связка головки малоберцовой кости; 9-юловка малоберцовой кости; 10-большебер-цовая кость; 11-подколенная мышца (отрезана); 12-сухожилие полуперепончатой мышцы (глубокая «гусиная лапка»); 13-полу-перепончатая мышца (отвернута к отрезана); 14-болыпеберцовая коллатеральная связка; 15-медиальная подсухожильная сумка икроножной мышцы; 16-медиальная головка икроножной мышцы
Fig. 90. Articulatio genus, правый. Вид сзади. 1-os femoris 2-m.plantaris (отвернута и отрезана); 3-caput laterale musculi gastrocnemii (отвернута и отрезана); 4-ligamentum popli-teum obliquum; 5-ligamentum popliteum arcuatum; 6-ligamentum collaterale fibulare; 7-m.biceps femoris (отвернула и отрезана); 8-lig-amentum capitis fibulae posterius; 9-caput fibulae; 10-tibia; 11-m.popliteus (отрезана); 12-tendo m.semimembranosi (глубокая «гусиная лапка»); 13-m.semimembranosus (отвернута и отрезана); 14-ligamentum collaterale tibiale; 15-bursa subtendinea musculi gastrocnemii medialis; 16-caput m. gastrocnemii mediate.
Fig. 90. Right knee joint. Posterior view.
1-thigh bone (femur); 2-plantar muscle ( turnedaway and cut off); 3-lateral head gastrocnemius; 4-oblique poplited ligament; 5-arcuate popliteal ligament; 6-fibular collateral ligament; 7-biceps muscle of thigh (turnedaway and cut off); 8-posterior ligament of fibular head; 9-head of fibula; 10-tibia; 1 l-poplited muscle (cut off); 12-the tendon of semimembranous muscle («deep goose's paw»); 13-semimembranous muscle ( turned away and cut off); 14-tibial colatteral ligament; 15-medial subtendon bursa of gostocnemius muscle; 16-medial head of gastrocnemius muscle.

Рис. 91. Коленный сустав (articulartio genus), правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой
мышцы бедра и надколенник опущены вниз. 1-надколенниковая поверхность бедренной кости; 2-задняя крестообразная связка; 3-передняя крестообразная связка; 4-медиаль-ный мыщелок бедренной кости; 5-большеберцовая коллатеральная связка; 6-ноперечная связка колена; 7-медиагп>ный мениск; 8-связка надколенника; 9-надколенник; 10-сухожилие четырехглавой мышцы бедра (отрезано и опущено вниз); 11-межкостная перепонка голени; 12-головка малоберцовой кости; 13-передняя связка головки малоберцовой кости; 14-сухожилие двуглавой мышцы бедра; 15-латеральный мениск; 15-малоберцовая коллатеральная связка; 17-латералы1ый мыщелок большеберцовой кости.
Fig. 91. Articulatio genus, правый. Вид спереди. Суставная капсула удалена. Сухожилие четырехглавой мышцы бедра и
надколенник удалены.
l-facies palellaris ossis lemons; 2-ligamentum cruciatum posterius; 3-ligamentum cruciatum anterius; 4-condylus medialis ossis femoris; 5-ligamentum collateral tibiale; 6-ligamentum transversum genus; 7-meniscus medialis; 8-ligamentum patellae; 9-patella; 10-tcndo m.quadricips lemons (отрезано и опушено вниз); ll-membrana interossea cruris; 12-caput fibulae; 13-ligamentum capitis fibulae anterius; 14-tendo m.bicipitis femoris; 15-meniscus lateralis; 16-liga-mentum collaterale tibulare; 17-condylus lateralis.
Fig. 91. Right knee joint. Anterior aspect. Articular capsule is absent.
The tendon of quadriceps muscle of thigh and patella (are lowered). 1-patellar surface of femur; 2-posterior cruciate ligament; 3-anterior cruciate ligament; 4-medial condyle of femur; 5-tibial collateral ligament; 6-transverse ligament of knee; 7-medial meniscus; 8-patellar ligament; 9-patella; 10-the tendon of quadriceps (turned away and lowered); 11-interosseous membrane of leg; 12-head of fibula; 13-anterior ligament of fibular head; 14-the tendon of biceps femoris; 15-lateral meniscus; 16-fibular collateral ligament; 17-lateral meniscus of femur.

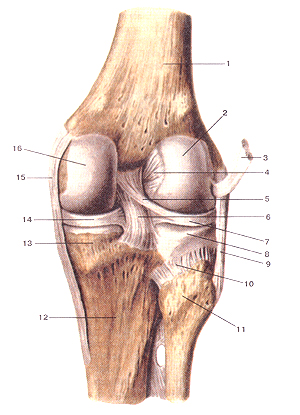

Рис. 92. Коленный сустав (articulartio genus), правый.
Вид сзади. Суставная капсула удалена.
1-бедренная кость; 2-латеральный мышелок бедренной кости; 3-сухожилие подколенной мышцы (отвернуто и отрезано); 4-пе-редняя крестообразная связка; 5-задняя мениско-бедренная связка; 6-задняя крестообразная связка; 7-латеральный мениск; 8-латеральный мышелок большеберцовой кости; 9-малоберцо-вая коллатеральная связка; 10-задняя связка головки малоберцовой кости; 11-головка малоберповой кости; 12-болыиеберцовая кость; 13-медиальный мьщелокбольшеберцовой кости; 14-медиальный мениск; 15-большеберцовая коллатеральная связка; 16-медиальный мыщелок большеберцовой кости.
Fig. 92. Articulatio genus, правый. Вид сзади. Суставная капсула удалена.
1-os lemons; 2-condylus lateralis ossis femoris; 3-tendo m.poplitei (отвернуто и отрезано); 4-ligamentum cruciatum anterius; 5-liga-menlum meniscofemorale poslerius; 6-ligamentum cruciatum pos-terius; 7-meniscus lateralis; 8-condylus lateralis tibiae; 9-ligamentum collaterale fibulare; 10-ligamcntum capitis fibulae posterius; 11-caput fibulae; 12-tibia; 13-condylus medialis tibiae; 14-meniscus medialis; 15-ligamentum collaterale tibiale; 16-condylus medialis tibiae,
Fig. 92. Right knee joint. Posterior aspect. Articular capsule is absent.
1-thigh bone (femur); 2-lateral condyle of femur; 3-the tengon of popliteal muscle (reflect and cut); 4-anterior cruciate ligament; 5-pos-teriormeniscofemorol ligament; 6-posterior cruciate ligament; 7-later-al meniscus; 8-lateral condyle oftibia; 9-fibular collateral ligament; 10-posterior ligament of fibular head; 11-head of fibular; 12-tibia; 13-medial condyle oftibia; 14-medial meniscus; 15-tibial collateral ligament; 16-mcdial malleolus oftibia.

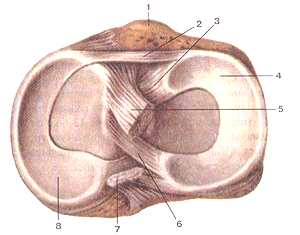

Рис. 93. Коленный (сустав articulartio genus),правый.
Дистальная часть сустава.Вид сверху.
1-бугристость бояьшеберцовой кости; 2-поиеречная связка колена; 3-псредняя мениско-бедрснная связка; 4-латеральный мениск; 5-псрслняя крестообразная связка; 6-задняя мениско-бедренная связка; 7-залняя крестообразная связка; 8-медиальный мениск.
Fig. 93. Articulatio genus, правый. Дистальная часть сустава. Вид сверху.
1-tuberositas tibiae; 2-ligamentum transversum genus; 3-ligamcntum meniscofemorale anterius; 4-meniscus lateralis; 5-ligaraentum crucia-tuni anterius; 6-liganicntum meniscofemorale posterius; 7-ligamentum cruciatum posterius; 8-meniscus medialis.
Fig. 93. Right knee joint. Distal part of joint. Superior aspect, l-tubial tuberosity; 2-transverse ligament of knee; 3-anterior menis-cofemoral ligament; 4-latcral meniscus; 5-anterior cruciate ligament; 6-posterior meniscofemoral ligament; 7-posterior cruciate ligament; 8-mcdial meniscus.

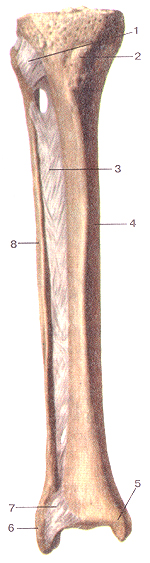

Рис. 94. Соединения костей голени,
правой. Вид спереди. I-передняя связка головки малоберцовой кости (межберцовый сустав); 2-буг-ристостьболынеберцовой кости; 3-мсж-костная перепонка голени; 4-тело боль-шеберцовой кости; 5-медиальная лодыжка; 6-латеральная лодыжка; 7-пе-редняя межберцовая связка (межбсрцо-вый синдесмоз, сустав); 8-тело малобер-цовой кости.
Fig. 94. Соединения костей голени,
правой. Вид спереди. 1 -ligamentum capitis fibulae anterius (artic-ulatio tibiofibularis); 2-tubcrositas tibiae; 3-membrana interossca cruris; 4-corpus tibiae; 5-malleolus medialis; 6-mallcolus later-alis; 7-ligamentuni tibiofibulare anterius (syndesmosis tibiofibularis, articulutio); 8-corpus fibiilae.
Fig. 94. Joints of right leg. Anterior aspect.
1-anterior ligament of fibular head (tibiofibular joint); 2-tibial tuberosity; 3-interosseous membrane of leg; 4-body of tibia; 5-medial mallcolus; 6-lateral malleo-lus; 7-antcrior tibiofibular ligament (syndesmosis tibiofibularis joint); 8-body of fibula.

Рис. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-болыиеберцовая кость; 2-блок таранной кости; 3-медиальная (дельтовидная) связка; 4-тыльная таранно-ладьевидная связка; 5-пяточно-ладьевидная связка; 6-пяточно-кубовидная связка (5 и 6-раздвоенная связка); 7-предплюсне-плюсневые суставы; 8-плюсие-фаланювые суставы; 9-межфаданговые суставы; 10-коллатеральные связки; 11-межкостные плюсневые связки; 12-тыльные прсдплюсне-плюсневые связки; 13-тыльная пятом-но-кубоиидная связка; 14-межкостная таранно-пяточная связка; 15-латеральная таранно-пяточная связка; 16-пяточно-малобер-цовая связка; 17-латеральпая лодыжка; 18-псрсдияя межбсрцо-вая связка (межберцовый синдесмоз, сустав); 19-малоберцовая кость; 20-межкостная перепонка голени.
Fig. 95. Связки и суставы стопы, правой. Вид сверху и справа. 1-tibia; 2-trochlea tali; 3-ligamentum collaterale mediale (del-toideum); 4-ligamentum talonaviculare; 5-ligamentum calcaneonavic-ulare; 6-ligamentum calcaneocuboidcum (5 и 6-lig. bifurcatum); 7-articulationes tarsometatarseae; 8-articulationes melatarsophalangeae; 9-articulationes inteфhalangeae; 10-ligamenta collateralia; 11-liga-menta metatarsalia interossea; 12-ligamenta tarsometatarsalia dorsalia; 13-ligamentum calcaneocuboidcum dorsale; 14-ligainentum talocal-caneum laterale; 16-ligamentum calcaneofibulare.
Fig. 95. Ligaments and joints of right foot. Superior and right aspects. 1-tibia; 2-throchlea of talus; 3-medial (deltoid) ligament; 4-talonavic-ular ligament; 5-calcaneonavicular ligament; 6-calcaneocuboid ligament (5 and 6-bifurcat ligament); 7-tarsometatarsal joints; 8-metatar-sophalangeal joints; 9-inteфhalangeal joints; 10-collateral ligaments; ll-metatrsal interosseus ligaments; 12-dorsal tarsometatarsal ligaments; 13-dorsal calcaneocuboid ligament; 14-talocalcaneal interosseous ligament; 15- talocalcaneal lateral ligament; 16-caleane-otlbular ligament.
6. Карманный auiiK анатом, челок. г

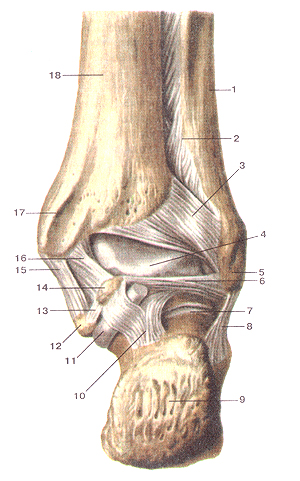

Рис. 96. Связки голеностопного сустава, правого.
Вид сзади. Суставная капсула удалена.
1-малоберцовая кость; 2-межкостная перепонка голени; 3-задняя межберцовая связка; 4-блоктаранной кости; 5-латеральная лодыжка; 6-задняя таранно-малоберцовая связка; 7-подтаранный (таран-но-ияточный) сустав; 8-пяточио-малоберцовая связка; 9-пяточный бугор; 10-задняя таранно-пяточная связка; 11-сухожилие мышцы -длинного сгибателя большого пальца стопы; 12-опора таранной кости; 13-медиальная таранно-пяточная связка; 14-медиальный бугорок заднего отростка таранной кости; 15- большебсрцово-пя-точная часть медиальной связки голеностопного сустава; 16-задняя большеберцово-таранная часгь медиальной связки голеностопного сустава; 17-медиальная лодыжка; 18-болыиеберцовая кость
Fig. 96. Связки голеностопного сустава, правого.
Вид сзади. Суставная капсула удалена.
I-fibula; 2-membrana interossea cruris; 3-ligamentum tibiofibulare posterius; 4-trochlea tah; 5-malleolus lateralis; 6-ligamentum talofibu-lare posterius; 7-articulatio subtalaris (talocalcanea); 8-ligamentum calcaneofibulare; 9-tuber calcaneum; 10-ligamentum talocalcaneum posterius; ll-tendom.llexorishallucislongi; 12-sustentaculumtali; 13-ligamentum talocalcaneum mediale; 14-tuberculum mediale processus posteriora tali; 15-pars tibiocalcanea ligamenti medialis articulationis talocruralis; 16-pars tibiotalaris pars tibiotalaris posterior (ligg. collat-erale mediale); 17-malleolus medialis; 18-tibia.
Fig. 96. Ligaments of right ankle joint. Posterior aspect. Articular capsul in absent.
1-fibula; 2-interosseus membrane of leg; 3-posterior tibiafibular ligament; 4-trochlea of talus; 5-lateral malleolus; 6-posterior talofibular ligament; 7-subtalar (talocalcaneal) joint; 8-calcaneofibular ligament; 9-calcaneal tuberosity; 10-posterior talocalcaneal ligament; 11- tendon ot flexor hallucis longus; 12-sustentaculum of talus; 13-medial talocalcaneal ligament; 14-medial tubercle of posterior process of talus; 15-tibiocalcaneal part of medial ligament of ancle joint; 16-posterior tibio-talarpan of medial ligament ofancle joint; 17-medial malleolus; 18-tibia.

Рис. 97. Связки и суставы стопы, правой.
Вид снизу (подошвенная сторона).
1-коллатеральные связки; 2-подошвенные связки плюсне-фатанго-вых суставов; 3-влагалиша сухожилий мышц - сгибателей пальцев стопы (вскрыты); 4-предплюсне-гшюсневый сустав 1-го пальца стопы; 5-подошвенные клино-ладьевидные связки; 6-сухожилие задней большеберцовой мышцы; 7-подошвенная пятом но-лааьевид-ная связка; 8-сухожилие мышцы - длинною сгибателя пальцев (стопы); 9-сухожилие мышцы -длинного сгибателя большого пальца стопы; 10-длинная подошвенная связка; 11-сухожилие длинной малоберцовой мышцы; 12-сухожилие короткой малоберцовой мышцы; 13-межкостные плюсневые связки; 14-плюсне-фалашо-вые суставы (вскрыты); 15-межфаланговые суставы (вскрыты).
Fig. 97. Связки и суставы стопы, правой.
Вид снизу (подошвенная сторона).
1-ligamenta collateralia; 2-ligamenta plantaria art.metaphalangearum; 3-vagina tcndinum musculi flexoris digitorum pedis (вскрыты); 4-articula-tio tarsometatarsea (I); 5-ligamenta cuneonavicularia plantaria; 6-tendo m.tibialis postenora; 7-ligamentum calcaneonaviculare plantare; 8-tendo m flexoris digitorum longi; 9-tendo m.flexoris hallucis longi; 10-ligamen-tum plantare longum; 11-tendo m.fibularis longi; 12-tendo m.fibularis brevis; 13-ligamenta metatarsalia interossea; 14-articulationes metatar-sophalangeae (вскрыты); 15-aniculationes interphalangeae.
Fig. 97. Ligaments and joints of right foot.
Anterior aspect (plantar surface).
1 -collateral ligaments; 2-plantar ligaments of metatarsophalangeal joints; 3-tendinous sheath of flexor digitorum of foot (dissected); 4-tar-sometatarsal joint of the first finger of foot; 5-plantar cuneonavicular ligaments; 6- tendon of tibialis posterior; 7-plantar caleoneonovicular ligament; 8- tendon of flexor digitorum longus (of foot); 9- tendon of flexor hallucis longus; 10-long plantar ligament; II-tendon of peroneus longus; 12- tendon of peroneus brevis; 13- metatarsal interosseous ligament; 14-metatarsophalangeal joints (dissected); 15-interphalangeal articulations.
